工业镜头常用术语(二)



焦深:

  深度为当CCD从最佳焦点前后移动时,出现最锐利焦点的最近点与最远点之间的距离。影像侧的深度范围称为焦深。



后截距(mm

  从镜头安装座盘前端到影像的距离。



FF No

  此值指镜头的亮度。将镜头对焦距离除以物体侧的有效直径(入射光孔直径Dmm),即可得到此数值,也可使用NA与镜头的光学放大倍率(β)计算。数值越小,镜头越明亮。

F No=焦距/入射孔径或有効口径=fD



光学倍率

  放大倍率(Magnification)指的是通过镜头的调整能够改变拍摄对象原本成像面积的大小。光学倍率就是通过光学镜头变倍的放大倍率。主要点与成像的关系:放大率是指成像大小与物体的比。


电子放大倍率

  电子放大倍率为影像在显示器屏幕上显示时与在CCD上显示相比的放大倍率。



显示器放大倍率

  显示器放大倍率为通过镜头在显示器呈现物体的放大倍率。

  显示器放大倍率=(光学放大倍率β) x (电子放大倍率)

  计算范例:光学放大倍率=02xCCD尺寸1/2"(对角线8mm),显示器1/4"

  电子放大倍率=14 x25.4/8=44.45

  显示器放大倍率=0.2x44.45=8.89() (1英寸=25.44mm)

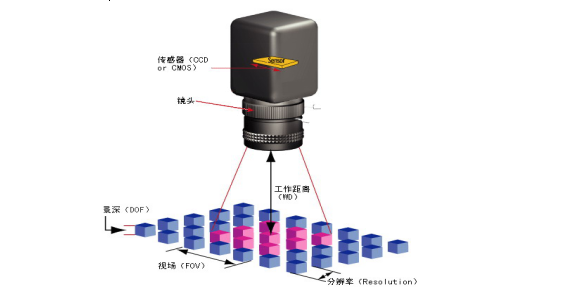

视野(FOV)

  视野指使用照相机以后看到的物体侧的范围。

  照相机有效区域的纵向长度(V/光学倍率(M)=视野(V

  照相机有效区域的横向长度(H/光学倍率(M)=视野(H

照相机有效区域的纵向长度(VorH=照相机一个画素的尺寸×有効画素数(V orH)来计算。



计算范例

光学放大倍率=0.2xCCD尺寸12"(长4.8mm,宽6.4mm}

  视野尺寸 长度=4.80.2=24(mm)

  宽度=6.40.2=32{mm)



解像力

  1mm中间可以看到黑白线的条数。单位(lp/mm



MTFModulation Transfer Function



  成像时再现物体表面的浓淡变化而使用的空间周波数和对比度。



成像圈

   成像尺寸φ,要输入相机感应器尺寸。



边缘亮度

  相对照度是指中央的照度与周边的照度的百分比。



MTF 及解析度

  MTFModulation Transfer Function) 是指物体表面的浓淡变化,成像侧也被再现出来。表示镜头的成像性能,成像再现物体的对比度的程度。测试对比性能,用的是具有特定空间周波数的黑白间隔测试。空间周波数是指1mm的距离浓淡变化的程度。



微距镜头

  不用近接环或特写镜头而实现扩大摄影,为近接摄影而设计的镜头,有限远(=从物镜出射的光,在一定距离处聚焦)



变倍镜头

  焦距可变镜头,倍率,摄像范围等可以简单改变。适合于需要寻找最合适摄影条件(摄影距离,镜头的焦距)以便于操作的场合使用。不产生聚焦位置移动的称为变倍镜头,产生焦距位置移动的称为变焦镜头。



成像圆

  光学系统中成像圆的尺寸,成像圆的尺寸=CCD对角尺寸,和CCD尺寸同样意义。



后变倍镜头

  安装在CCD前面,不改变工作距离,扩大视野范围。F值下降,分辨率、对比度下降,聚焦会有些不准。



前变倍镜头

  安装在镜头前面,工作距离会变化,亮度不变,扩大视野范围。
