远心镜头景深计算方法
2017.07.21

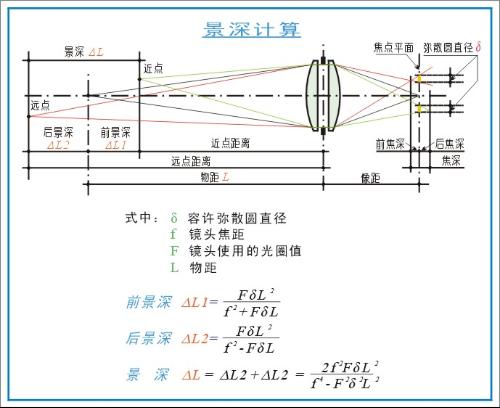

景深，在相机中是一个很重要参数，它的大小决定着清晰图像范围。在远心光学成像中，景深也是一个经常被提及的参数，它的大小取决于镜头倍率、光圈数、波长、像素大小、客户使用的边缘提取算法灵敏度。对于大多数远心镜头，陈述的景深是在光圈数为8的整体景深。景深可用于测量应用，它通常比缺陷检测景深要大，图像的对比度必须尽可能高。 测量镜头的景深的方法如下： 如果想了解普密斯远心镜头请点击远心镜头。
一个简单的法则，快速计算景深的方法如下：
景深 = (工作光圈数 * 像素大小 * 应用程序特定参数) / (放大倍率 * M放大倍率)
M = 放大倍率
WFN = 工作光圈数
P = 像素大小（微米）
K = 应用程序特定参数
应用程序特定参数取决于应用的类型。对于远心测量应用来说一个合理的应用程序特定参数值是0.015，而缺陷检测应用程序特定参数应设置约0.008 。对于一定的放大倍率和工作光圈数，因为双面聚焦远心，我们镜头的景深是更好的
下面我们以计算双远心镜头2364景深为例子，来说明远心镜头景深计算公式：
以下为双远心镜头2364产品目录数据：
M=放大倍率=0.38
P=像素大小=4.4um (根据你所采用相机而定)
K=0.015（应用程序特定参数）
F/N = 光圈数=8
WFN=工作光圈数== (1+放大倍率)*焦距比数 = (1+ 0.138)*8 = 9.104
景深=(工作光圈数*像素大小*应用程序特定参数)/（放大倍率*放大倍率）= (9.104 * 4,4 * 0,015) / (0.138 * 0.138) = 31.55 mm
然而双远心镜头产品目录上的景深数据为35mm。
1） 把您的镜头与被测物的工作距离调到正确的位置；
2） 一旦您的画面对焦，使用软件测量你的物体；
3） 现在移动物体使之接近镜头然后远离镜头，看您的软件测量的结果；
4） 你可以看到你的成像画面在允许范围里是不会改变的，这个范围就是我们所谓的景深范围。
