远心镜头的技术参数
2019.09.22

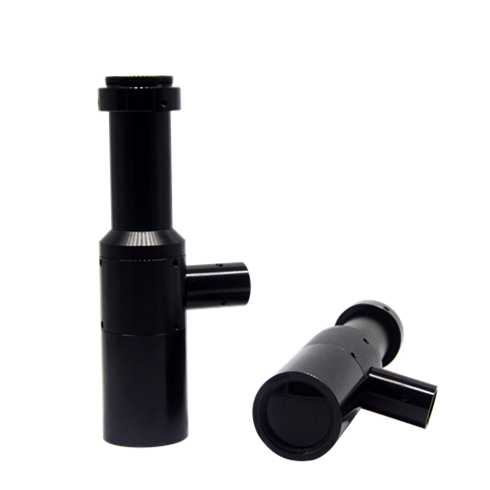

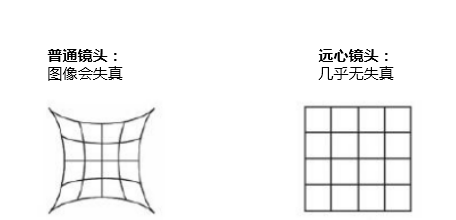

工业镜头是机器视觉采集系统的重要组件，而远心镜头是镜头大家族中相对年轻的成员，并且正以其独特的性能，成为机器视觉项目中镜头选型的重要份子。但是，远心镜头的很多特性却并未广泛的为人们所熟知。 下面是远心镜头的技术参数。 1、高影像分辨率 图像分辨率一般以量化图像传感器既有空间频率对比度的CTF（对比传递函数）衡量，单位为lp/mm。大部分机器视觉集成器往往集合了大量廉价的低像素、低分辨率镜头，最后只能生成模糊的影像。采用远心镜头，即使是配合小像素图像传感器，也能生成高分辨率图像。因为远心镜头一般视野都比较小，放大倍数比较大，即使小分辨率的相机，在小视野下也能得到较高的视觉精度。 2、近乎零失真度 畸变系数即实物大小与图像传感器成像大小的差异百分比。普通工业镜头通常有高于1~2%的畸变，可能严重影响测量时的精确水平。相比之下，远心镜头通过严格的加工制造和质量检验，将此误差严格控制在0.1%以下。 3、无透视误差 在计量学应用中进行精密线性测量时，经常需要从物体标准正面观测。有许多机械零件并无法精确放置，测量时间距也在不断地变化。而且现场需要能精确反映实物的图像。远心镜头可以完美解决以上困惑：因为入射光瞳可位于无穷远处，成像时只会接收平行光轴的主射线。 4、远心设计与超宽景深 双远心镜头不仅能利用光圈与放大倍率增强自然景深，更有非远心镜头无可比拟的光学效果：在一定物距范围内移动物体时成像不变，亦即放大倍率不变。 选择远心镜头，首先应明白远心镜头相关指标对应使用条件： 1、物方尺寸：拍摄范围。 2、像方尺寸：使用的CCD的靶面大小。 3、工作距离：物方镜头前表面距离拍摄物的距离。 4、分辨率：使用的CCD像素大小。 5、景深：镜头能成清晰像的范围。像/物倍率越大景深越小。 6、接口：照相机接口，多为C，T等接口。 根据使用情况（物体尺寸和需要的分辨率）选择物方尺寸合适的物方镜头和CCD或CMOS相机，同时得到像方尺寸，即可计算出放大倍率，然后根据产品列表选择合适的像方镜头。选择过程中还应注意景深指标的影响，因为像/物倍率越大景深越小，为了得到合适的景深，可能还需要重新选择镜头。 远心镜头的优势 远心镜头主要应用于精密测量。在精密光学测量系统中，由于普通光学镜头会存在一定的制约因素，如影像的变形、视角选择而造成的误差、不适当光源干扰下造成边界的不确定性等问题，进而影响测量的精度。而远心镜头能有效降低甚至消除上述问题，因此远心镜头已经成为精密光学量测系统决定性的组件，其应用领域也越来越广泛。
