压线端子是用于实现电气连接的一种配件产品。随着工业自动化程度的提升,以及越发严格、精确的工业控制要求,端子的需求量逐渐加大,被广泛应用于电线电缆在各种现场及环境的接线过程中。端子的质量可以影响到电线电缆的通电情况质量,因此端子在生产工艺过程中的品质把控就显得至关重要。压线端子产量大、尺寸各异,对于人工检测而言,劳动力强度大,易疲劳,漏检率高,误检率也高,因此采用机器视觉设备来代替人眼对端子检测就应运而生。
检测需求
——

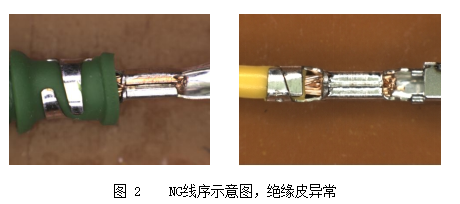

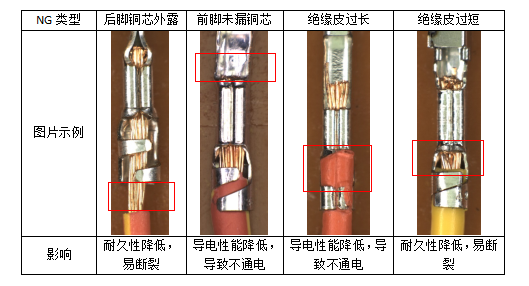

检测端子压接的外观,筛选出不良的压线端子,包括:绝缘皮过长、后脚铜芯外露、前脚铜芯外漏
项目难点
——
① 绝缘皮颜色多样,因此需要软件判别,识别多种颜色,区分铜芯与绝缘皮的颜色;
② 铜芯为金色,容易反光,需要特殊角度光源消除白色反光;
③ 压线端子放到治具上,无法保证平整,导致端子易反光,颜色泛白,造成软件误判。
解决方案
——
1、相机使用普密斯的智能检测相机;
2、镜头使用5MP级别的75mm长焦工业镜头;
3、光源使用普密斯的低角度环形光源。

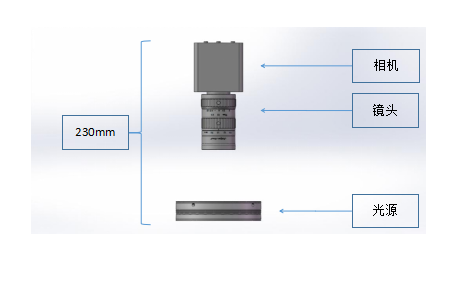

演示方案
——
核心配件介紹:
——

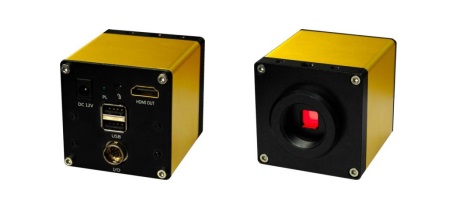

一、普密斯的智能检测相机
为了满足视觉检测判别,采用普密斯智能检测相机。
优点:
1. 成本低廉,相机直接连接显示器,无需连接电脑;
2. 检测应用范围广,内置检测系统包括图像分析、视觉判别,集成多种检测工具;
3. 操作简单,内置的检测系统包含直观的图形界面,操作员使用鼠标即可使用;
4. 色彩还原度高,有效减少色彩失真。
二、普密斯5MP 75mm工业镜头:VP-LEH-7520M
为了满足高清晰度、长焦距成像需求,采用75mm的工业镜头。
优点:
1. 高分辨率,兼容5MP工业相机,适用于像元尺寸≥3.45μm以上的工业相机;
2. 专业光路设计,低失真,低色散成像;
3. 大景深,景深为5mm,即使芯线装夹不平整,也不会造成软件无法抓取清晰图像。

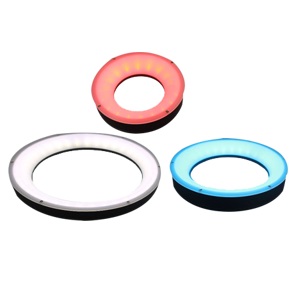

三、普密斯白色条形光源
普密斯环形光源颜色有红色、绿色、蓝色、白色,发光角度有0、30、60、90度,本案例我们采用白色、30度光源。
优点:
1. 频闪亮度高,适用飞拍应用场景;
2. 画面均匀性高,有效减少铜芯和端子的泛白反光,便于软件识别。

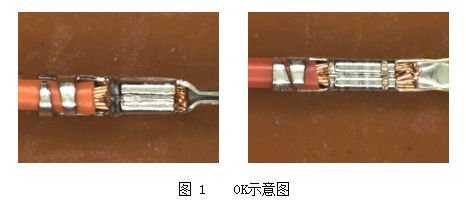

案例结果展示:
——

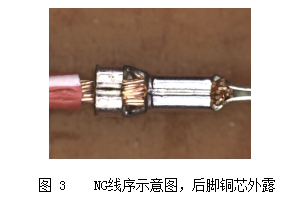

NG wire sequence, the exposed rear foot copper core NG wire sequence, forefoot copper core without leakage
