手机屏尺寸检测解决方案
手机屏尺寸检测解决方案

用户需求说明:

传统的的尺寸测量方案是使用手动二次元测量仪,采用的是连续变倍镜头,它测量速度慢,效率低、精度低,测试方法复杂,需要熟手才能上岗操作。用户需要获得测量速度快,测量精确度更高的测量方案。针对客户的这一需求,最新的测量方案采用最新研制的大视野、低畸变、高景深双侧远心镜头和远心平行光源。只需工程师编好测试程序,普通操作员只需将被测物件放到检测平台,鼠标一点,就可获得准确,清晰的测量图像。


方案组件特性:
 相机采用1寸CCD500万像素工业相机,相比于其它工业相机它有高稳定的特点。
 镜头采用0.06倍高分辨率双侧远心镜头: 它物方远心度小于0.1°,像方远心率小于0.02°测量时几乎无视觉误差;它采用大视野及高分辨率设计,配合一寸CCD相机视野可达直径180mm圆。
 低畸变,高景深,最大景深可达170mm。
 光源:采用软件可控、数字控制、多级输出、稳定可靠的平行光LED光源,均匀性好保证了测试的精度。

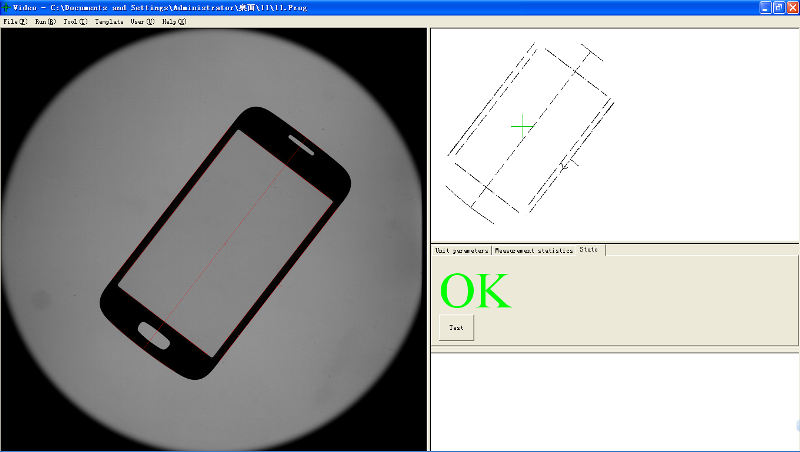

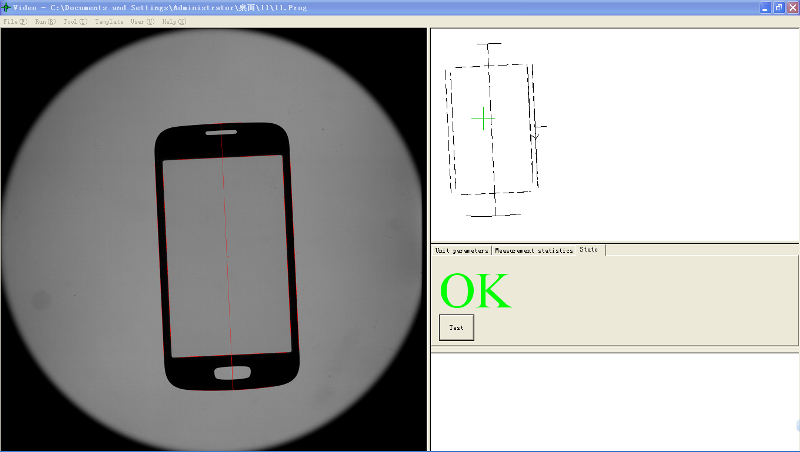

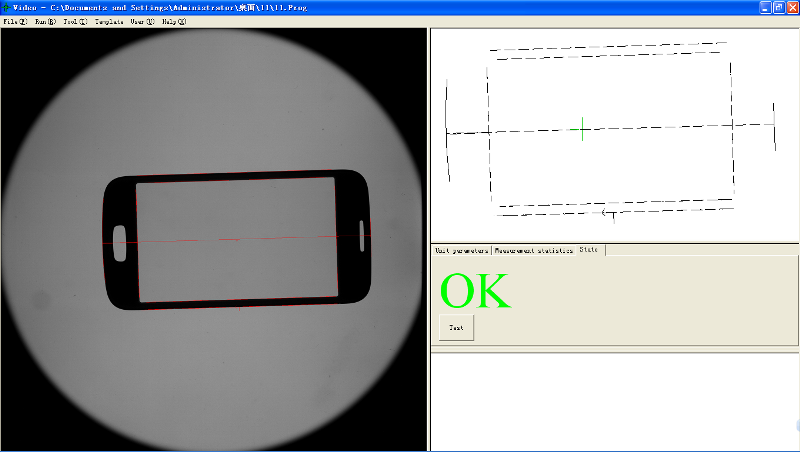

工作实况:






方案组件规格参数:

参数说明备注
相机1寸CCD 500万像素
镜头0.06倍双侧远心,工作距离390mmPMS-DTC006-390
光源数字平行背光
软件Inspectacle 1.0
工控主机I5CPU 4G内存
