彩盒包装机视觉定位纠偏系统方案

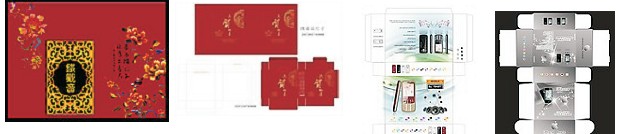

传统包装机用感应器检测皮带上外包装彩纸的位置,指示机构放置底盒于彩纸以上。存在定位精度差(定位误差大于0.2mm)、无法测量彩纸的旋转角度等缺陷。部分包装盒图片如下:


本系统可以自动测量每张彩纸的具体位置和偏转角度,指示运动机构准确把包装底盒放置到彩纸上。

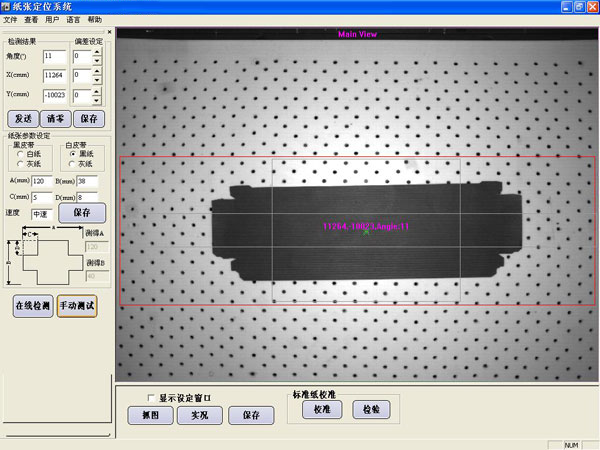

彩纸到达测量位置时,包装机PLC送来“开始测量”信号,工控机指示相机捕捉彩纸图像,检测彩纸的具体位置和偏转角度,发送检测到的数据给PLC,指示PLC准确放置包装底盒到彩纸上。


性能指标:

◇检测内容:X,Y坐标和偏转角度;

◇视场大小:最大450mmX500mm,更换镜头可以改变测量产品的大小;

◇检测精度:0.05mm~0.15mm,随着视场的增大,精度会随着下降;

◇检测速度:40个/分。

产品优势:

◇不良品漏检率为0,避免客诉问题。

◇节约人工成本,高效,精准,彻底解决人眼产生的疲劳误判。

◇可持续长时间稳定工作,故障率低。

◇非接触测量,对被测物体不会产生损伤。

◇报表输出,数据存储,以便不良品分析。

适用范围:

本系统可以广泛应用于测量皮带传送的任何单件产品的测量和检测。
