(一)方案背景
由于电子产品自身的精密性要求,所以在产品的生产过程中各道工序都环环相扣,那么我们就必须保证每道工序的质量。 例如印制线路板PCB的设计工艺流程包括原理图的设计、电子元器件数据库登录、设计准备、区块划分、电子元器件配置、配置确认、布线和最终检验。在流程过程中,无论在哪道工序上发现了问题,都必须返回到上道工序,进行重新确认或修正。


(二)PCB板元器件视觉检测系统方案配置

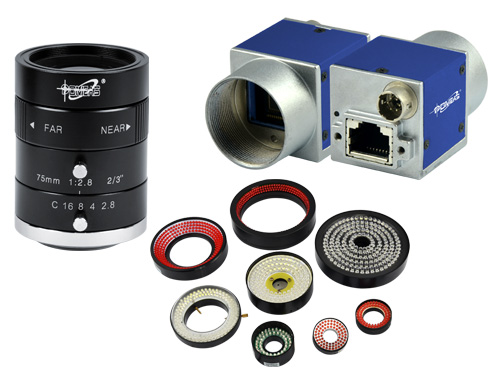

 POMEAS百万像素工业镜头PMS-7528M
 普密斯千兆网接口500万像素CCD工业相机
 普密斯环形光源
 工控机:I5CPU 4G内存
 基于POMEAS独立开发的机器视觉检测软件系统


(三)检测内容

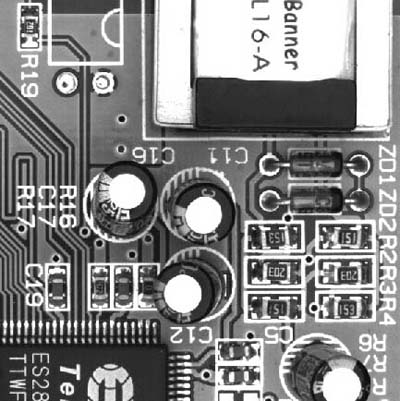

检测PCB板上各个字符的缺失及正误,电容的有无,电阻的极反。

(四)检测原理

利用Pomeas视觉检测软件进行检测,此款软件可以进行二次开发,根据客户需要自行编辑检测。通过合格产品建立各个板块的标准模板,并设置好相应的参数,每个检测框都可以同时进行检测,每次将检测结果与模板相似度比较,最终判定此产品是否合格。
