火花塞尺寸在线检测解决方案

（一）项目背景

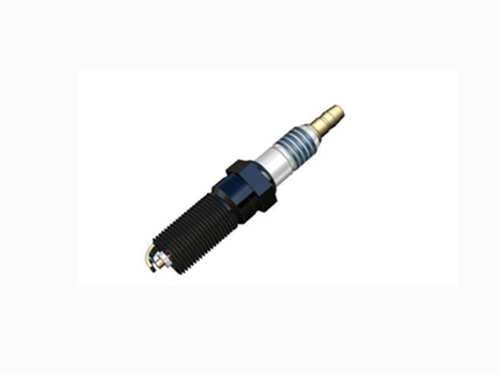

汽车零件大多要求尺寸非常精密。本案例运用机械视觉测量功能，快速在线检测火花塞的多个关键尺寸。

（二）项目要求
螺杆头最大直径：0.250±0.002（inch）
螺杆头最小直径：0.214±0.004（inch）
螺杆头弯曲度：<3°
螺杆头与陶瓷体中心偏移值：<0.0242(inch)
螺杆头与陶瓷体离间间隙值：<0.01(inch)
测量分两次进行，一次完成后，工件会旋转0°，再进行第二次测量。如第一次测量不合格，就不进行第二次测量。

（三）系统配置
Pomeas 高清远心镜头 PMS-TCM03-110
采用普密斯VGA工业相机
工控机
高灵敏感光电传感器
高亮度均匀背光
报警显示灯
基于LabVIEW软件的可视界面

（四）系统特点
在线检测，系统采用转盘机构，检测速度1.5个/秒
PC与In-Sight 实现以太网通讯
相机校准过程不需要人工参与
实时显示测量图像和结果数据
测量结果统计功能，自动计算CPK，测试结果报表自动存入数据库
用300W像素相机实现高精度测量，重复精度达到μ级
