光谱共焦测量原理解析

分享:

2021/05/11

作者:adminBOSS

        自然界的日光属白光一种,白光不是最纯洁的光,而是许多单色光组成的。光在不同介质中传播可能会有角度偏差的现象产生,而实际的白光照射下不同介质将有很多单线光的折射。光学材料(透镜)对于不同单色光的折射率是不同的,也就是折射角度不同波长愈短折射率愈大,波长愈长折射率愈小(这也是不同望远镜所谓的色差不同的原因),同一薄透镜对不同单色光,每一种单色光都有不同的焦距,按色光的波长由短到长,它们的像点离开透镜由近到远地排列在光轴上(不同的单色光的波长是不同的)这样成像就产生了所谓色差透镜错误。色差透镜错误使成像产生色斑或晕环。在摄影器材中,应通过特殊处理,尽量消减色差透镜错误导致的成像问题。

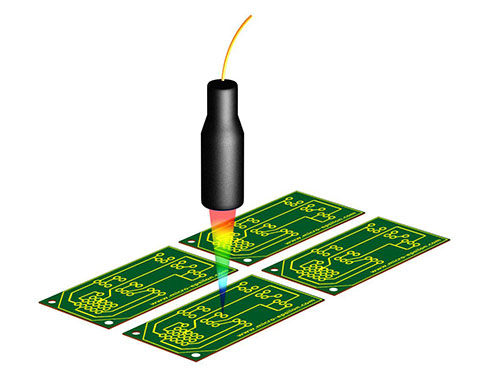

        光谱共焦测量方法利用这种物理现象的特点,通过使用特殊透镜,延长不同颜色光的焦点光晕范围,形成特殊放大色差,使其根据不同的被测物体到透镜的距离,会对应一个精确波长的光聚焦到被测物体上。通过测量反射光的波长,就可以得到被测物体到透镜的精确距离。为了得到上述特殊的色差,需要在传感器探头内使用若干特殊透镜,用来根据所需量程将光线分解。最后使用一个凸透镜,将传感器探头射出的光线聚拢在一条轴线上,形成所谓的焦点轴线。



        白色光通过一个半透镜面到达凸透镜。上述特殊色差就在这里产生。光线照射到被测物体后发生反射,透过凸透镜,返回到传感器探头内的半透镜上。半透镜将反射光折射到一个穿孔盖板上,小孔只允许聚焦最好的反射光通过。透过穿孔盖板的光是一组模糊光谱,也就是说若干不同波长的光都有可能穿过小孔照在CCD感光矩阵单元上。但是只有在被测物体上聚焦的反射光拥有足够光强,在CCD感光矩阵上产生一个明显的波峰。在穿孔盖板后面,需要一个分光器测量反射光的颜色信息。分光器类似一个特制光栅,可以根据反射光的波长,增强或减弱折射率。因此,CCD矩阵上的每一个位置,对应一个测量物体到探头的距离。



        在整个量程上可以得到几万个测量点,这里只计算光线波长,用以产生测量信号。反射光产生的信号波峰振幅并不在信号测量依据之内,也就是说反射光的光强不会影响测量结果。这意味着,无论有多少反射光从被测物体反射回来,测量的距离结果可能是不变的,因为反射光的光强仅仅取决于反射物体的反光程度。普密斯生产的光谱共焦传感器正是掌握了这些特性,即使被测物体是强吸光材料,如黑色橡胶;或者是透明材料,如玻璃,都可以进行正常可靠的测量。
