方案背景

在工业生产和检测领域，对产品外观轮廓扫描及尺寸测量的需求日益增长。对于测量要求较为简单，且产品尺寸不大于 200mm 的场景，搭建一套高性价比的线激光传感器三维扫描方案极具实用价值。

方案核心组件

一、测量软 MetX

测量软 MetX 是整个方案的数据处理中枢。它功能丰富，具备强大的点云数据处理能力，可对传感器采集到的原始数据进行去噪、滤波，确保数据的准确性。在测量过程中，软件能自动识别测量目标的特征点，快速完成尺寸计算，如长度、直径、角度等，为用户输出直观、精确的测量报告。此外，该软件操作界面简洁，支持用户自定义测量参数，能轻松适配不同的测量任务，极大降低了使用门槛。

二、3D 轮廓扫描传感器

3D 轮廓扫描传感器作为数据采集的关键设备，基于线激光三角测量原理工作。当传感器发射的线激光照射到被测物体表面时，反射光被传感器内部的相机接收，通过计算激光线在相机成像平面上的位置变化，便能获取物体表面的三维坐标信息。这款传感器测量精度可达亚毫米级，能够清晰捕捉物体表面的细微特征，满足产品外观轮廓扫描和尺寸测量的要求。其测量范围在 200mm 以内，可轻松应对各类中小型产品的检测任务。同时，传感器具有较高的采样频率，能快速完成数据采集，有效提升测量效率。

三、运动平台

运动平台为被测物体的移动提供精确控制，确保传感器能够全面扫描物体表面。本方案采用高精度直线滑台搭配步进电机的运动平台。直线滑台的重复定位精度可达 ±0.05mm，保证了测量过程中物体移动的准确性和稳定性。步进电机可通过控制脉冲信号实现精确的速度和位置控制，用户可根据测量需求灵活设置物体的移动速度和路径。此外，运动平台的承载能力能满足大多数不超过200mm产品的重量要求，确保扫描过程平稳可靠。

系统搭建

1. 硬件连接：将 3D 轮廓扫描传感器固定在合适的支架上，确保其能够稳定地照射到运动平台上的被测物体。将传感器与计算机通过数据线连接，保证数据传输的稳定。同时，将运动平台的控制器与计算机连接，实现对平台运动的控制。

2. 软件安装与配置：在计算机上安装测量软 MetX，并根据传感器和运动平台的型号进行相应的参数配置。设置传感器的采集频率、测量范围等参数，以及运动平台的移动速度、行程等参数。

工作流程

1. 测量准备：将被测物体放置在运动平台上，调整物体的位置和姿态，确保传感器能够完整扫描到物体表面。在测量软 MetX 中设置好测量任务，如选择测量类型、定义测量区域等。

2. 数据采集：启动测量程序，运动平台按照预设的路径带动被测物体移动，3D 轮廓扫描传感器同步采集物体表面的三维数据。传感器将采集到的原始数据实时传输到计算机中。

3. 数据处理与分析：测量软 MetX 对采集到的原始数据进行处理，去除噪声和异常点，生成精确的点云模型。软件根据预设的测量算法，对物体的外观轮廓和尺寸进行分析计算，生成测量报告。

4. 结果输出：用户可在测量软 MetX 的界面上查看测量结果，包括物体的尺寸参数、轮廓图形等。测量报告支持多种格式输出，如 PDF、Excel 等，方便用户进行数据存档和后续处理。

方案优势与应用场景

（一）方案优势

1. 高性价比：方案选用的测量软 MetX、3D 轮廓扫描传感器和运动平台均为成熟产品，价格相对较低，在满足基本测量要求的同时，有效降低了系统搭建成本。

2. 操作简便：测量软 MetX 的简洁界面和自动化测量功能，以及运动平台的精确控制，使得整个测量过程简单易懂。

3. 测量精度高：3D 轮廓扫描传感器的亚毫米级精度和运动平台的高精度定位，保证了测量结果的准确性，能够满足产品外观轮廓扫描和尺寸测量的精度要求。

（二）应用场景

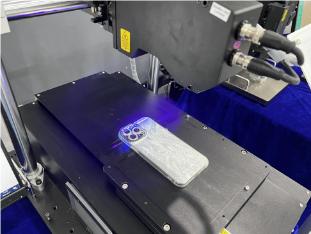

1. 制造业：可用于零部件的尺寸检测、质量控制，确保产品符合设计要求。例如，在手机外壳、汽车零部件等生产过程中，对产品的外观轮廓和尺寸进行快速检测，及时发现生产中的缺陷。

2. 文物保护与复制：对小型文物进行三维扫描，获取其精确的外观数据，用于文物保护、修复和复制。通过本方案，可以在不损伤文物的前提下，快速获取文物的三维信息。

3. 教育科研：在高校和科研机构的教学和研究中，用于物体的三维建模、测量实验等。该方案简单易用，成本较低，适合教学和科研场景。
