白光干涉技术如何应用于3D轮廓测量？

2025/09/11

作者:adminBOSS

在精密制造与科学研究的浪潮中，如何实现纳米级精度的三维轮廓测量？

白光干涉技术的核心在于光的干涉现象。当白光（复合光）照射到被测物体表面时，表面反射光与参考光束在探测器上叠加，形成明暗相间的干涉条纹。由于白光包含不同波长的光，这些干涉条纹的分布与物体表面的微观形貌直接相关。通过分析干涉条纹的相位信息，系统能够精确计算出被测表面每个点的高度差，最终重建出完整的三维轮廓。

这种技术的优势在于非接触、高精度与高分辨率。传统的接触式测量方法可能对精密表面造成损伤，而白光干涉技术通过光学扫描即可完成测量，避免物理接触带来的误差。

在半导体制造中，它能够检测芯片表面纳米级的缺陷；

在光学元件加工中，可精确评估透镜的表面粗糙度；

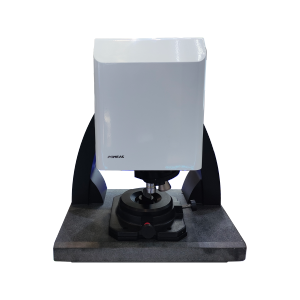

普密斯3D白光干涉轮廓仪WLI-1000正是这一技术的集大成者。

其采用先进的干涉物镜与高速数据采集系统，能够在数秒内完成大面积表面的三维扫描。设备内置的智能算法可自动校准环境干扰，确保测量结果的稳定性。例如，在超精密加工领域，普密斯仪器成功实现了对纳米级台阶结构的高精度复现，误差控制在0.1纳米以内。且具备独特的实时处理功能。测量过程中，系统可同步生成三维形貌图与表面粗糙度分析，帮助用户快速定位问题区域。
