工业线扫镜头的特点及优势

2025/10/10

作者:adminBOSS

工业线扫镜头的基本原理与结构特点

线扫镜头是专为配合线阵相机设计的特殊光学系统，其工作原理与常规面阵镜头存在本质区别。传统面阵镜头通过二维像素阵列一次性捕捉整个视场图像，而线扫镜头则采用线性扫描方式，通过单行感光元件连续采集目标物体的图像数据，再通过运动合成形成完整图像。这种独特的工作机制赋予了线扫镜头多项突出的结构特性。

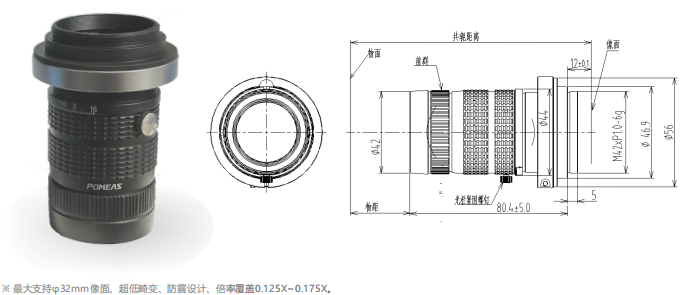

大像面设计是线扫镜头最显著的特征之一。专业线扫镜头通常配备φ32mm至φ82mm不等的大靶面，这种设计能够有效覆盖线阵传感器的长边尺寸，确保在扫描过程中获得足够的成像范围。与普通镜头相比，线扫镜头的光学系统经过特殊优化，能够在整个像面上保持一致的相对照度和分辨率，避免边缘画质衰减问题。

在光学参数方面，线扫镜头通常采用较小的视场角度设计，这种窄视角特性配合长焦距结构（常见70mm、80mm、90mm、100mm等规格），能够在工作距离上实现更高的放大倍率。值得注意的是，现代高性能线扫镜头即使在F2.8大光圈全开状态下，中心区域70%范围内仍可满足GFX100s等一亿像素级传感器的解析需求，这种全开即锐利的光学素质在工业检测场景中尤为重要。

工业线扫镜头的核心性能优势

高速成像能力是线扫镜头区别于普通镜头的首要优势。由于采用单行扫描机制，线扫镜头配合线阵相机可实现微秒级的曝光时间，扫描频率可达数十kHz级别。这种高速特性使其能够清晰捕捉传送带上高速移动的物体，例如在锂电池极片检测中，可实现每分钟百米以上产线速度的稳定成像，完全满足现代工业对生产效率的极致追求。

在分辨率表现方面，专业级线扫镜头展现出非凡实力。以VPLL系列为代表的4K、8K乃至16K线扫镜头采用高分辨率光学系统设计，其解析力可达到200lp/mm以上，能够清晰识别微米级缺陷。这种超凡的细节分辨能力使其在印刷电路板检测、精密零件测量等应用中表现出色，即使是0.01mm级别的划痕或异物也无所遁形。

无限长度成像特性是线扫镜头的另一大技术亮点。基于"扫描-合成"的工作原理，线扫系统理论上可以对任意长度的物体进行无缝检测，这一特点使其特别适合卷材类产品的在线检测。在金属箔（如锂电铜箔/铝箔）、光伏背板、无纺布等连续材料的表面缺陷检测中，线扫镜头系统展现出不可替代的优势，实现了传统面阵系统难以企及的大尺寸覆盖能力。

工业线扫镜头的典型应用场景
