测量背景：为何关注电子元件上的小器件高度？

1、保障产品质量与可靠性

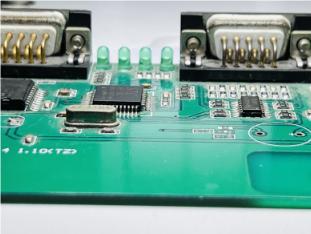

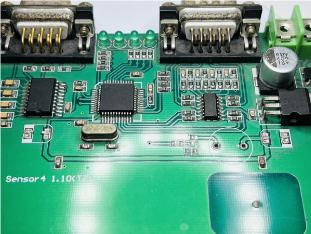

在现代电子制造中，电子板上密集分布着各类微小元器件，如芯片、电阻、电容等。这些元器件的高度直接影响着电路板的整体装配质量和电气性能。若高度超出设计范围，可能导致相邻引脚短路、焊点虚接等问题，进而引发设备故障甚至安全隐患。通过精确测量小器件高度，能够及时发现生产过程中的偏差，确保每一个元器件都符合设计规范，从而保障电子产品的长期稳定运行。

2、适应精细化生产需求

随着电子产品不断朝着轻薄化、高性能化的方向发展，对元器件尺寸和间距的要求日益严苛。传统的测量手段难以满足高精度、高效率的生产需求，尤其是在大规模量产情况下，快速准确地获取大量元器件的高度数据变得至关重要。因此，寻找一种能够实现微米级精度且具备高速测量能力的检测方法是当前电子制造业亟待解决的问题。

测量方案：线激光轮廓扫描传感器

1、技术原理概述

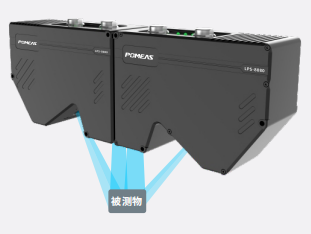

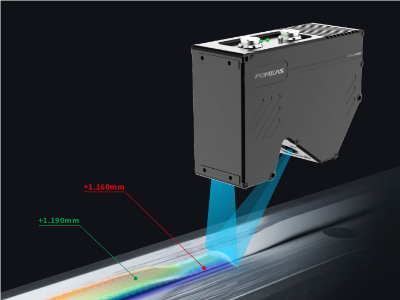

线激光轮廓扫描传感器基于光学三角测量原理工作。它发射出一条窄带状激光束照射到被测物体表面，由于物体表面的起伏变化，反射光会发生散射。传感器内部的图像传感器接收这些散射光，并根据激光入射角度、反射光线位置以及预先标定好的几何关系，计算出物体表面各点的高度信息。这种非接触式的测量方式不会对被测物体造成损伤，尤其适用于脆弱或易变形的电子元件。

2、系统组成与部署

1. 选用高分辨率、高精度的线激光轮廓扫描传感器作为主要测量工具。该传感器应具备较小的光斑尺寸和较高的采样频率，以满足对微小元器件的精细测量要求。

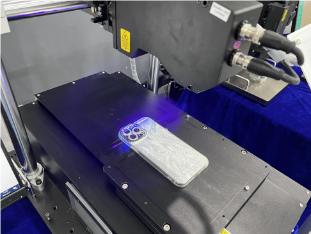

2. 为了覆盖整个电子板区域，通常会搭配二维或三维精密运动平台。运动平台带动电子板按照预设路径移动，使激光依次扫过各个待测元器件。运动平台的重复定位精度需达到较高水平，以保证多次测量结果的一致性。

3. 配备强大的计算机控制系统，负责采集传感器传来的数据，并进行实时处理和分析。软件算法会对原始数据进行滤波、拟合等操作，提取出准确的元器件高度值，并将结果可视化展示，方便操作人员直观了解测量情况。

3、测量流程详解

1. 校准阶段：在使用前，对线激光轮廓扫描传感器进行全面校准。包括零位校准，即确定无被测物时的基准平面；以及量程校准，验证传感器在不同高度范围内的线性度和准确性。这一步骤确保后续测量结果的可靠性。

2. 装夹固定：将待测电子板平稳放置在运动平台上，采用专用夹具将其牢固固定，防止在测量过程中发生位移。对于较大尺寸的电子板，可分段进行测量，并在拼接处做好标记，以便后续数据整合。

3. 扫描测量：启动运动平台，使其按照设定的速度和轨迹缓慢移动，同时线激光轮廓扫描传感器持续发射激光并进行数据采集。在这个过程中，传感器会记录下电子板上每个元器件表面的高度信息，生成详细的三维点云数据。

4. 数据分析与报告生成：计算机控制系统对接收到的数据进行处理，识别出各个元器件的位置和边界，计算出它们的高度值，并与预设的标准阈值进行比较。如果发现超出公差范围的情况，系统会自动报警提示。最终，生成包含测量结果、统计分析图表和合格与否结论的报告，供质量部门存档和追溯。

优势凸显：线激光轮廓扫描传感器的独特价值

1、快速高效，大幅提升产能

线激光轮廓扫描传感器能够在一次扫描过程中获取整条线上多个点的二维轮廓信息，相较于传统的逐点测量方式，大大提高了测量速度。特别是在面对大批量生产的电子板时，它可以在短时间内完成大量元器件的高度测量任务，有效缩短了生产周期，提高了企业的生产效率。

2、非接触式测量，呵护敏感元件

由于采用了光学测量原理，无需与被测物体直接接触，避免了因机械压力导致的元器件损坏或形变。这对于一些表面镀层较薄、质地脆弱的电子元件尤为重要，保证了测量过程的安全性和准确性。

3、批量测量，满足全检需求

在电子制造行业中，为了保证产品质量，往往需要进行全检而非抽检。线激光轮廓扫描传感器可以轻松实现对整块电子板上所有元器件的同时测量，无论是规则排列还是不规则分布的元件，都能快速准确地获取其高度信息，满足了大规模生产的全检需求。

4、灵活性强，适应多样化场景

该传感器可以根据不同的电子板尺寸、元器件布局和测量要求进行灵活配置。通过调整激光参数、运动平台的速度和轨迹，以及数据处理算法，可以适应各种复杂的测量任务。无论是单面板还是多层板，无论是常规形状还是异形元件，都能得到有效的测量。

5、数据丰富，助力深度分析

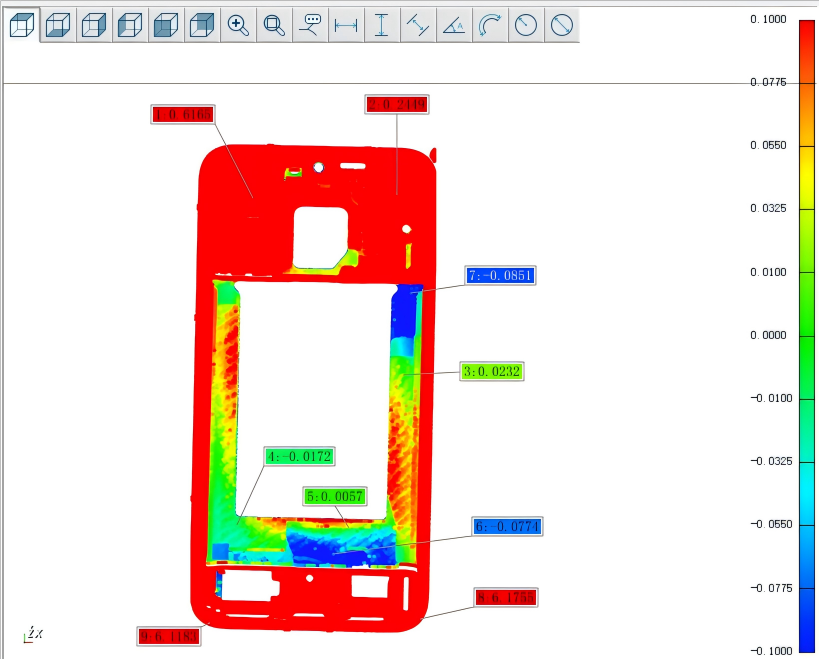

除了提供简单的高度数值外，线激光轮廓扫描传感器还能生成详细的三维点云数据和二维截面图。这些丰富的数据不仅可以用于判断元器件是否符合高度要求，还可以进一步分析其平整度、倾斜度等几何特性，为生产工艺改进和质量问题排查提供更多线索。
