什么是远心镜头？

远心镜头是一种特殊的光学镜头，其设计核心在于消除视差误差，确保在一定物距范围内，物体上各点的成像倍率保持恒定，不会因物体在物面内的位置偏移或前后移动而产生测量误差。相较于普通光学镜头，远心镜头更注重成像的准确性和稳定性，尤其适用于高精度测量与检测场景。​

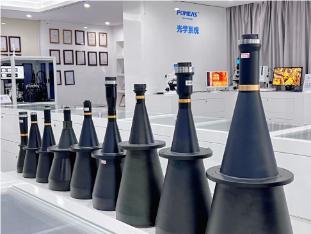

远心镜头分类​及应用

1. 物方远心镜头：主要特点是入射光线的主光线与镜头的光轴平行，可有效消除因物体前后移动（沿光轴方向）导致的测量误差，适用于 PCB 板厚度、元件高度等尺寸的测量。​

2. 像方远心镜头：成像光线的主光线与光轴平行，能减少因探测器（如相机传感器）位置偏移对成像精度的影响，常用于 PCB 板上微小缺陷（如线路划痕、焊盘缺口）的清晰成像检测。​

3. 双侧远心镜头：同时具备物方远心和像方远心的特性，既消除物体前后移动的误差，又避免探测器位置偏移的影响，是 PCB 高精度检测（如精细线路尺寸测量、元件引脚间距检测）的理想选择。​

PCB 检测的核心需求与远心镜头的适配性​

PCB（印刷电路板）作为电子设备的核心载体，其质量直接影响电子设备的性能与可靠性。PCB 检测主要涵盖尺寸精度检测、缺陷检测、元件装配检测三大类需求，而远心镜头的特性与这些需求高度契合：​

• 尺寸精度需求：PCB 板上线路宽度、间距、焊盘直径、元件引脚间距等尺寸精度要求极高（常达微米级），普通镜头因视差误差，测量结果易受物体位置影响，远心镜头的恒定倍率特性可确保尺寸测量误差低于 0.1%。​

• 缺陷检测需求：PCB 常见缺陷如线路短路 / 断路、焊盘氧化、元件虚焊、异物残留等，缺陷尺寸小且对比度低，远心镜头的高分辨率和低畸变特性，能清晰还原缺陷细节，避免因成像变形导致的漏检或误检。​

• 装配一致性需求：PCB 元件装配需保证元件位置、高度的一致性，远心镜头可精准捕捉元件三维位置信息，辅助判断元件是否偏移、倾斜或漏装。​

远心镜头在 PCB 检测中的具体应用场景​

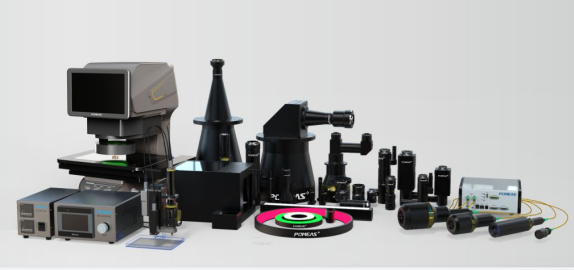

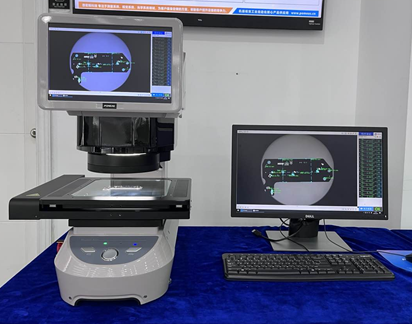

（一）PCB 板尺寸测量​

1. 线路与间距测量：在 PCB 制造的蚀刻工序后，需检测线路宽度、线路间距是否符合设计标准（如 0.1mm 线宽 ±0.01mm 公差）。采用双侧远心镜头搭配高分辨率工业相机，可拍摄 PCB 线路的清晰图像，结合机器视觉算法（如边缘检测算法），精准提取线路边缘坐标，计算线宽与间距，测量精度可达 ±2μm。​

2. 焊盘尺寸与位置检测：焊盘的直径、圆心位置直接影响后续元件焊接质量。物方远心镜头可消除焊盘表面高低差（如镀锡层厚度差异）导致的测量误差，通过成像确定焊盘的实际尺寸与设计坐标的偏差，确保偏差控制在 0.05mm 以内。​

3. 板厚与孔径测量：对于多层 PCB 板，需检测板厚均匀性及导通孔孔径。利用物方远心镜头结合激光位移传感器，可实现板厚的非接触式测量；针对导通孔，双侧远心镜头可拍摄孔的正投影图像，计算孔径尺寸及孔位偏移，避免普通镜头 “近大远小” 导致的孔径测量偏差。​

（二）PCB 缺陷检测​

1. 线路缺陷检测：线路短路（相邻线路异常连通）、断路（线路断裂）、划痕（线路表面损伤）是常见缺陷。像方远心镜头可清晰成像线路细节，即使线路存在微小划痕（如 0.02mm 宽、0.1mm 长），也能通过图像灰度对比差异被识别；对于短路缺陷，远心镜头的低畸变特性可避免线路成像重叠，准确判断短路区域。​

2. 焊盘缺陷检测：焊盘氧化（表面发黑）、缺口（边缘缺失）、异物附着（如焊渣残留）会影响焊接导电性。远心镜头搭配环形光源，可增强焊盘表面的明暗对比，氧化区域因反射率降低呈现暗区，缺口则表现为边缘不完整，异物通过灰度差异凸显，检测准确率可达 99.5% 以上。​

3. 导通孔缺陷检测：导通孔堵塞（金属碎屑或树脂残留）、孔壁镀层不良（镀层厚度不足或脱落）会导致信号传输故障。双侧远心镜头可拍摄导通孔的垂直成像，堵塞缺陷表现为孔内暗区，镀层不良则通过孔壁灰度不均识别，结合图像分析可快速筛选出不合格通孔。​

（三）PCB 元件装配检测​

1. 元件位置偏移检测：SMT（表面贴装技术）后，电阻、电容、芯片等元件可能出现位置偏移（如 X/Y 方向偏移、旋转偏移）。远心镜头可拍摄元件的正投影图像，通过对比元件实际位置与设计坐标，计算偏移量（如偏移量超过 0.1mm 则判定不合格），同时检测元件是否漏装。​

2. 元件高度与共面性检测：部分元件（如 BGA 球栅阵列、连接器）需保证高度一致和引脚共面性，否则会导致焊接虚接。物方远心镜头结合三角测量原理，可获取元件的高度信息，判断高度偏差（如 BGA 球高度偏差需≤0.03mm）；对于引脚共面性，通过成像可检测引脚是否存在高低差，确保共面度符合要求。​

远心镜头在 PCB 检测中的优势​

• 低畸变率：远心镜头的畸变率通常低于 0.1%，远低于普通工业镜头（畸变率常为 1%-5%），可避免因成像变形导致的检测误差，尤其适用于 PCB 精细结构（如微小线路、引脚）的检测。​

• 无测量视差：普通镜头因物距变化会产生视差，导致同一物体不同位置的测量结果不一致；远心镜头通过特殊光学设计，在规定物距范围内无视差，确保物体任意位置的测量精度一致。​

• 高分辨率与高对比度：远心镜头采用高透光率光学玻璃和多层镀膜技术，可减少光线反射与散射，提升图像分辨率（最高可达 1200 万像素）和对比度，清晰呈现 PCB 微小缺陷与精细结构。​

• 适应多样检测环境：远心镜头可搭配不同波长的光源（如可见光、紫外光、红外光），适应 PCB 不同检测场景（如透明基板检测、元件标记识别）；同时，部分远心镜头具备防尘、防雾设计，可在 PCB 生产车间的粉尘、湿度环境下稳定工作。

远心镜头凭借低畸变、无视差、高分辨率的特性，已成为 PCB 高精度检测的核心光学组件，在尺寸测量、缺陷检测、元件装配检测等场景中发挥不可替代的作用
