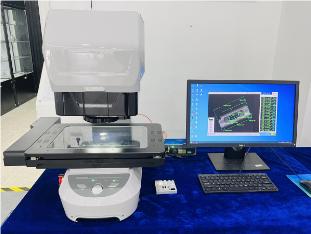

在平板电脑制造行业，零件精度直接影响着产品的整体性能与用户体验。从充电接口的精准对接到电源按键的灵敏响应，每一个微小部件的尺寸误差都可能引发质量问题。如何实现高效、精准的零件测量，成为生产环节中的关键挑战。普密斯推出的高精度图像测量仪IMAGE 3 MAX，凭借其卓越的测量能力与智能化操作，为平板电脑零件检测提供了创新解决方案。

一、平板电脑零件测量的核心痛点

平板电脑零件具有结构复杂、尺寸微小、材质多样等特点。传统测量方式如卡尺、投影仪等存在三大局限：

1. 效率低下：人工逐点测量耗时长，难以满足大规模生产需求
2. 精度不足：微米级误差难以捕捉，影响装配良品率
3. 数据滞后：手动记录易出错，无法实时反馈生产调整

以充电接口为例，其引脚间距误差需控制在±0.02mm以内，传统方法难以稳定实现。而电源按键的行程公差要求更严格，任何超差都可能导致操作卡顿。这些挑战迫使行业寻求更先进的测量技术。

二、IMAGE 3 MAX的技术突破：三维一体测量体系

普密斯IMAGE 3 MAX采用多传感器融合技术，构建了覆盖2D/2.5D/3D的完整测量方案：

1. 3D轮廓扫描：毫米级建模能力

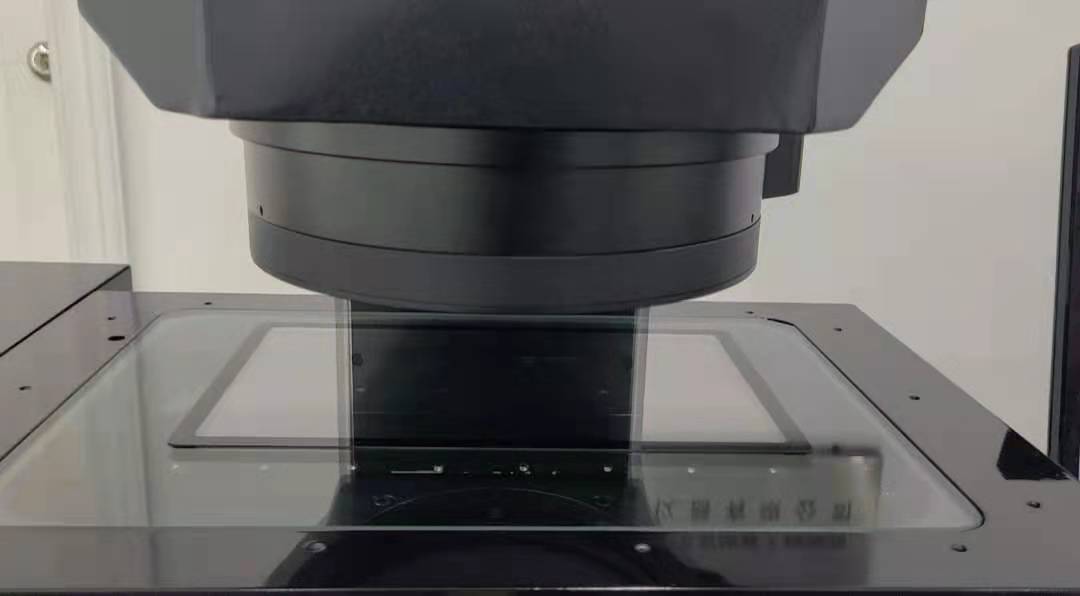

通过高分辨率工业相机与激光位移传感器协同工作，可快速生成零件三维点云数据。对于曲面外壳、散热孔等复杂结构，系统自动进行特征提取与尺寸标注，测量精度达±0.005mm。实测显示，扫描一个平板电脑后盖仅需10秒，数据完整度超过98%。

2. 平面度精密检测：纳米级表面分析

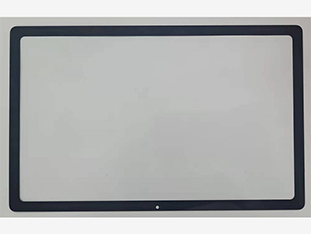

配备自主研发的激光干涉仪模块，可对触摸屏、中框等平面部件进行全域形变检测。系统自动识别0.001mm级的微小翘曲，并生成热力图直观展示变形区域。

3. 2D尺寸测量：智能特征识别

针对按键、接口等平面部件，系统搭载AI边缘检测算法，可自动识别圆形、矩形、异形等20余种特征。通过一键测量功能，可同时完成50个关键尺寸的检测，重复测量精度稳定在±0.003mm以内。

三、典型应用场景解析

场景1：充电接口全检方案

引入IMAGE 3 MAX后，实现了充电接口的100%在线检测。系统可同步测量：

• 引脚间距（关键尺寸）
• 插拔力测试位深度
• 防呆槽宽度
• 整体平面度
  检测节拍提升至3秒/件，误检率低于0.1%，成功将客户投诉率降低76%。

场景2：电源按键寿命测试

通过搭配专用治具，系统可连续记录按键行程变化：

• 初始行程：1.2±0.05mm
• 10万次按压后：1.18±0.06mm
• 形变趋势实时可视化
  该方案帮助客户将按键寿命标准从5万次提升至20万次，显著增强产品竞争力。

四、四大核心优势铸就行业标杆

• 无损检测技术：非接触式测量避免划伤精密表面，特别适合镀金、陶瓷等敏感材质

• 智能编程系统：通过CAD导入自动生成测量路径，新零件导入时间缩短80%

• 大数据分析平台：内置SPC统计模块，可追溯百万级测量数据，支持生产参数动态优化

• 兼容性设计：支持与机械臂、传送带联动，轻松集成到自动化生产线
