在电子制造领域，PCB板（印刷电路板）作为电子元器件的载体，其尺寸精度与形位公差直接影响到整个电子产品的性能与稳定性。随着电子产品向小型化、高集成度方向发展，PCB板的设计也愈发复杂，尺寸不断增大，这对测量技术提出了更高要求。特别是在PCB板长度普遍达到200mm左右的今天，传统的测量设备因其测量视野的限制（常规尺寸多在φ100mm以内），难以一次性完成整块PCB板的精确测量，这时，大视野拼接测量技术应运而生，成为解决这一难题的关键。

什么是大视野拼接测量？

大视野拼接测量是一种先进的图像测量技术，它通过将多个小视野的测量图像进行智能拼接，形成一个覆盖更大范围的高精度测量图像，从而实现对大尺寸工件的全面、精确测量。这一技术不仅克服了传统测量设备视野受限的缺点，还保持了图像测量的高精度与高效性，特别适用于PCB板这类需要高精度、大范围测量的场景。

在PCB板的测量过程中，由于板面布局复杂，元件密集，且往往存在多个关键尺寸需要同时测量，如孔位间距、线路宽度、板边轮廓等。传统测量方法要么需要多次移动工件或测量头，耗时耗力且易引入误差；要么因视野不足而无法一次性获取完整测量数据。而大视野拼接测量技术则通过自动或半自动的方式，将多个视角下的测量图像无缝拼接，形成一张包含所有关键测量点的完整图像，大大提高了测量的准确性和效率。

PCB板测量中的大视野拼接应用

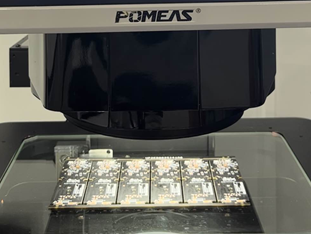

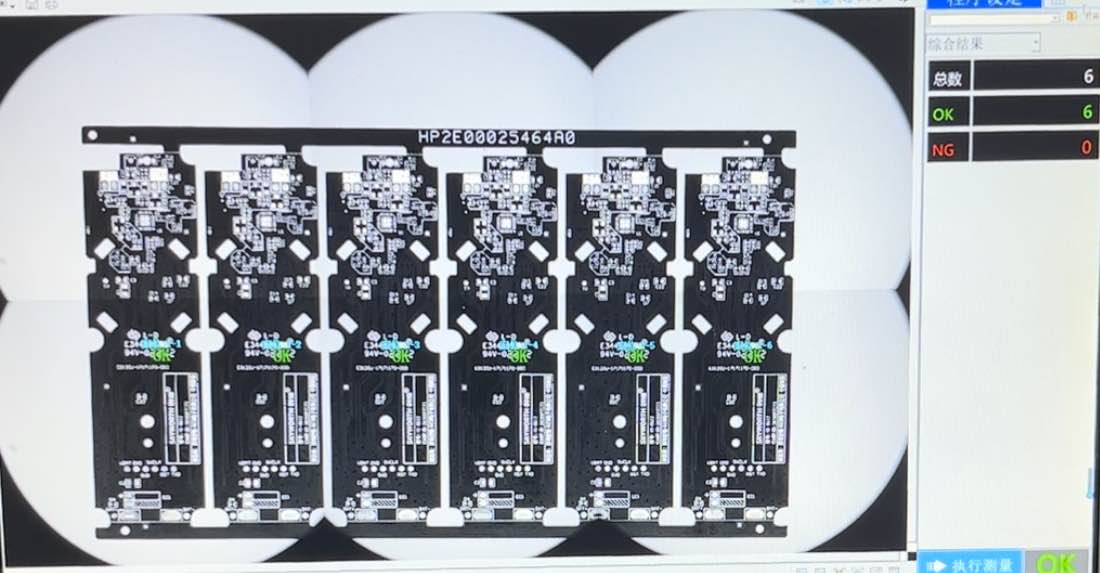

以一块长度为200mm的PCB板为例，使用常规尺寸的测量设备，可能需要分多次测量并手动拼接数据，不仅操作繁琐，而且难以保证拼接的精度。而采用大视野拼接测量技术，只需将PCB板放置在测量平台上，通过图像测量仪自动扫描并拼接图像，即可一次性获取整块板的精确测量数据，包括但不限于孔位精度、线路间距、板面平整度等关键指标，为PCB板的质量控制提供了有力支持。

普密斯高精度图像测量仪Image3 Pro的优势

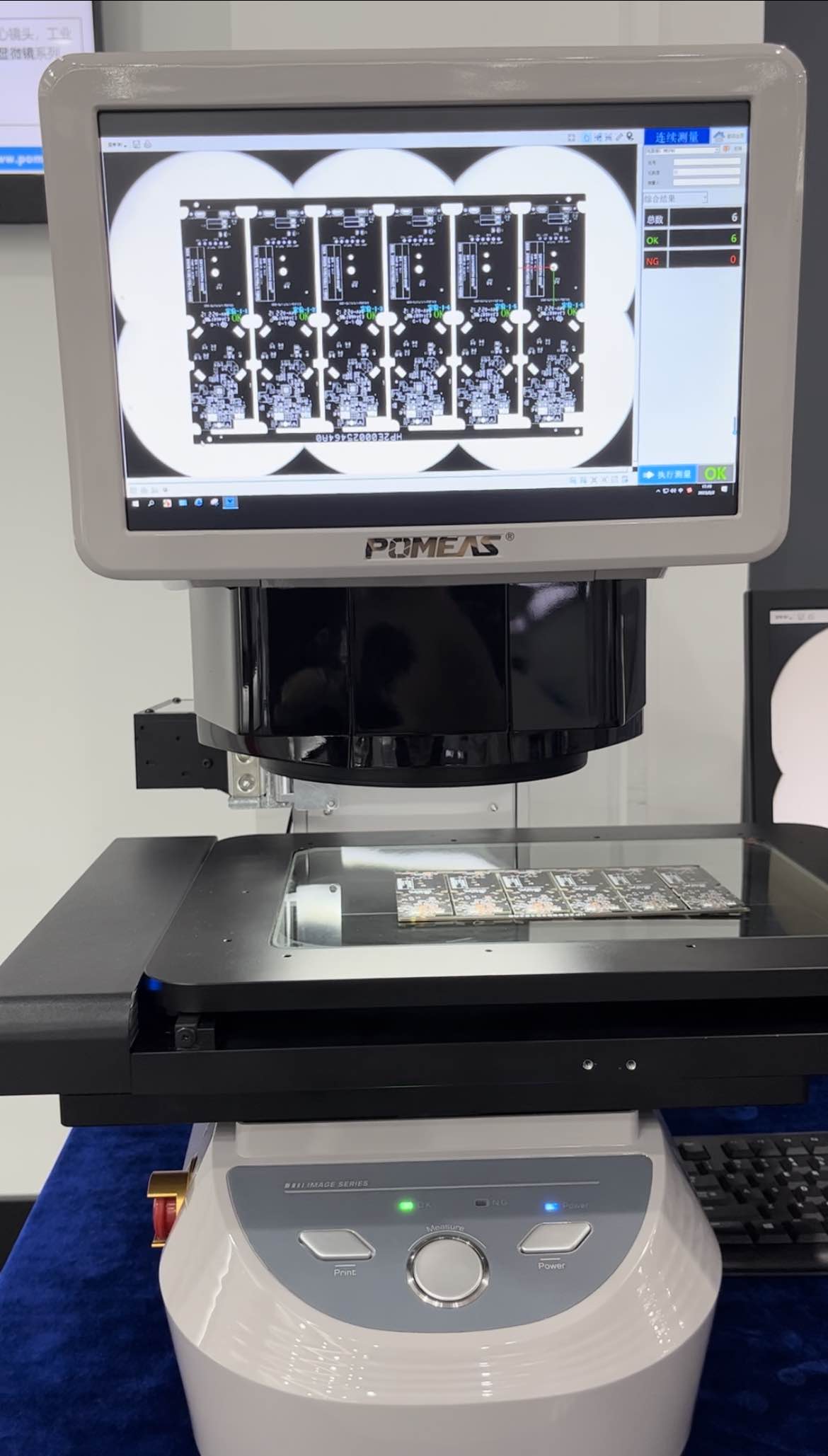

在众多图像测量仪中，普密斯高精度图像测量仪Image3 Pro凭借其卓越的大视野拼接测量能力脱颖而出。Image3 Pro采用了先进的图像处理算法与高精度光学系统，能够实现快速、准确的大视野图像拼接，即使面对复杂多变的PCB板也能游刃有余。其优势包括：

1. 高精度测量：采用亚像素级图像处理技术，确保测量结果的微米级精度，满足PCB板对尺寸精度的严苛要求。

2. 大视野拼接：支持多幅图像自动拼接，覆盖更大测量范围，无需多次移动工件，提高测量效率。

3. 智能识别与测量：内置智能识别软件，可自动识别PCB板上的关键测量点，减少人工干预，提升测量准确性。

4. 操作简便：直观的用户界面与一键式操作流程，即使是非专业人员也能快速上手，降低使用门槛。

5. 数据管理与分析：提供强大的数据管理与分析功能，支持测量数据的导出、对比与报告生成，助力企业实现质量追溯与持续改进。
