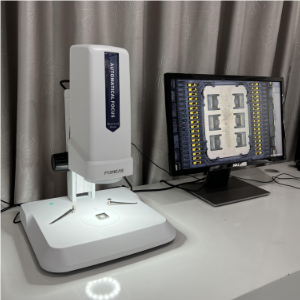

电动变倍显微镜近年逐渐成为半导体检测环节的关键设备。它用电机驱动取代传统的手动变倍和对焦，配合自动照明和图像处理，试图解决芯片尺寸缩小、结构复杂化带来的检测难题。
一、 它由哪些部分构成？
电动变倍显微镜的核心是一套电控的光学系统，主要由以下几部分协作完成检测工作：
-
电动变倍与聚焦模组：这是设备的执行机构。步进电机或伺服电机直接驱动光学镜片组沿导轨移动，实现倍率切换和焦距调节。因为去除了手动操作的机械连杆和凸轮，电控系统的定位精度更高，而且可以精确复现特定的倍率和焦面位置。在实际操作中，这意味着点击一下按钮，设备就能自动切换到预设的观察条件。
-
可编程LED照明：半导体材料表面反光特性各异，所以照明需要灵活调整。常见的配置是集成了多通道LED光源，比如环状或点状照明，每个通道的亮度和开关都可以独立控制。操作员可以为不同类型的样品（如高反光的金属层或透明的光刻胶）保存不同的照明方案，下次调用时，系统会自动还原这些光路设置。
二、 它在检测环节解决了什么问题？
从实际产线的反馈来看，这类设备之所以被采用，主要是因为解决了几个具体的痛点：
-
减少人为操作差异：手动显微镜下，不同操作员的变倍力度、调焦习惯、照明选择都会影响观察结果，这在工序复检或失效分析时容易引发争议。电动化后，观察参数被固化下来，无论谁操作，只要调用同一程序，看到的视野和效果就是一致的，这为后续的测量和判定提供了一个稳定的基准。
-
提高重复性检测的效率：在半导体产线上，经常需要对同一批晶圆的固定位置进行周期性抽检。手动操作需要反复寻找视野、调整焦距，耗时且繁琐。电动显微镜可以通过坐标定位自动找到之前检测过的位置，自动对焦并切换至预设倍率，操作员只需要观察和判断，省去了反复调整的步骤。
-
扩展单一设备的检测范围：一块芯片从封装外观到内部线路，尺寸跨度很大。过去可能需要先用体视显微镜看整体，再换金相显微镜看细节。电动变倍系统可以在较大范围内连续改变倍率，一台设备就能覆盖从低倍全局检查到高倍细节观察的需求，减少了样品在不同设备间转移的麻烦。
三、 它在半导体制造中主要用在哪？
目前，这类设备主要被用在以下几个环节：
-
晶圆制造的过程监控：在光刻、刻蚀、清洗等工序后，用于抽查晶圆表面是否存在异物、划伤、图形缺陷等。
-
封装和切割的质量检查：芯片划片、贴装、引线键合后，需要检查封装体内部有无裂纹，焊线是否塌陷或断开。
-
失效分析的定位环节：当芯片发生故障时，首先需要用显微镜在不开封或半开封的情况下，对失效位置进行精确定位和拍照记录。
