检测背景

在半导体、光伏及精密电子制造领域，硅片作为核心基础材料，其厚度的一致性与精确度直接关系到后续工艺的良品率与最终产品的性能。传统的接触式测量方法，如千分尺或三坐标测量机，虽然应用广泛，但在面对超薄、易碎的透明硅片时，存在划伤、污染或因探针压力导致形变的风险，难以满足现代高精度、高效率的无损检测需求。因此，寻求一种非接触、高精度且能快速响应的测量方案成为行业共识。

被测物：本次检测的被测物为高纯度透明硅片。此类硅片具有极高的表面光洁度和良好的透光性，是制造集成电路、太阳能电池等高端产品的关键基材。

检测难点

1. 双面反射干扰：由于硅片高度透明，传统光学传感器在测量时会同时接收到来自硅片上表面和下表面的反射光，导致信号混淆，无法准确识别单一表面位置，从而难以精确计算厚度。

2. 非接触要求：硅片质地脆弱，任何物理接触都可能导致微裂纹或污染，影响其电学性能和机械强度，因此必须采用完全非接触的测量方式。

3. 高精度需求：随着芯片制程不断微缩，对硅片厚度的公差要求也愈发严苛，通常需达到微米（μm）甚至亚微米级别，这对测量设备的精度和稳定性提出了极高要求。

检测要求

1. 精确测量透明硅片上表面到探头的距离（距离1）；

2. 精确测量透明硅片下表面到探头的距离（距离2）；

3. 基于上述两个距离，准确计算出硅片的厚度（厚度1 = |距离1 - 距离2|）；

4. 在单片硅片上完成5个预设点的测量，以评估其厚度均匀性。

检测方案

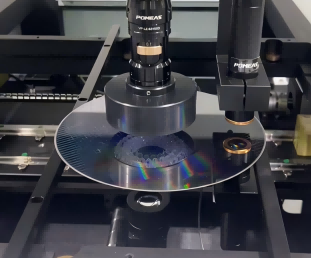

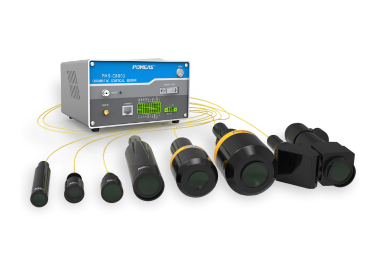

方案采用了普密斯自研的SFS系列点光谱共焦位移传感器检测方案。核心在于普密斯SFS系列光谱共焦传感器。其工作原理是利用白光光源，通过特殊的色散透镜组，将不同波长的光在光轴方向上聚焦于不同高度。当传感器对准被测物时，只有与被测表面位置精确共焦的特定波长的光才能被高效反射并被光谱仪接收。

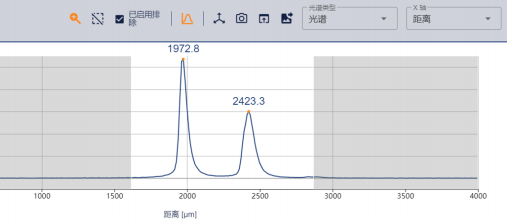

在测量透明硅片时，传感器会同时接收到两个清晰的反射峰值信号：

1. 第一个峰值：对应硅片上表面的位置，系统据此解算出距离1。

2. 第二个峰值：对应硅片下表面的位置，系统据此解算出距离2。

通过内部算法实时处理这两个峰值信号，即可直接、精确地计算出硅片的真实厚度（厚度1）。整个测量过程完全非接触，且不受硅片透明特性的影响。

方案优势

1. 精准识别多层界面：光谱共焦技术能够清晰区分并捕捉透明物体上下表面的反射信号，从根本上解决了传统光学方法在测量透明材质时的信号干扰难题，确保了厚度计算的准确性。

2. 完全非接触无损测量：测量过程无需任何物理接触，彻底消除了对硅片造成划伤、污染或形变的风险，完美契合高端制造业的无损检测标准。

3. 高精度与高稳定性：SFS系列传感器具备微米级的测量精度和极高的重复性，能够满足硅片厚度测量的严苛公差要求。其测量结果不受被测物表面颜色、倾斜度或材质反射率变化的影响，保证了数据的稳定可靠。

4. 紧凑高效，易于集成：根据测试结果，采用MINI控制器搭配4mm探头即可完全满足测量要求。该组合结构紧凑，响应速度快，便于集成到自动化生产线中，实现在线全检，有效提升生产效率和产品良率。
