五金件尺寸测量有哪些常见难点
-
形状复杂导致测量位置难以确定：许多五金件存在异形轮廓、内腔、沟槽或交叉孔，传统接触式量具找不到稳定的基准面，人工取点一致性差。
-
表面反射导致图像采集困难：电镀、抛光、光滑金属表面产生强烈反光，普通视觉系统容易出现过曝或暗区，边缘提取不准确。
-
小尺寸零件需要高精度仪器：微型螺丝、垫片、电子接插件等特征尺寸在毫米甚至微米级，对仪器分辨率和重复精度要求极高。
-
多种材料和表面处理影响测量结果：不同材质（不锈钢、铜、铝合金）及喷砂、氧化、镀层等处理会造成对比度低、纹理干扰，传统算法难以稳定识别边界。
解决方案：

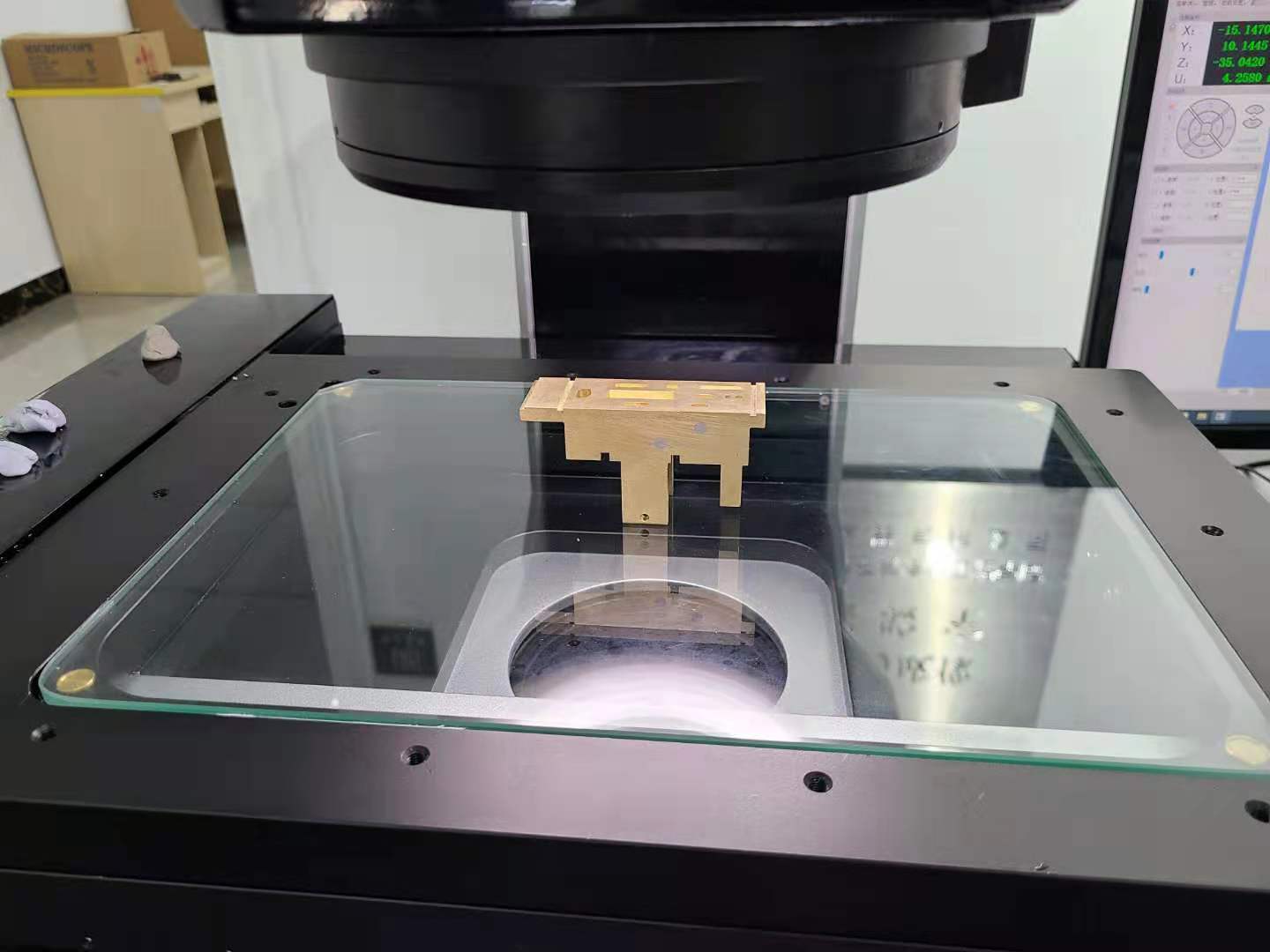

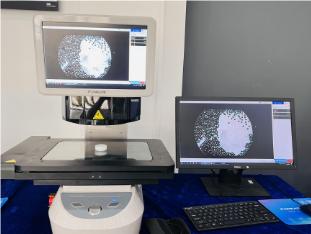

图像尺寸测量仪针对上述难点提供了系统性的应对方法，核心配置包括高分辨率摄像头、专业图像处理算法和多种对比度调节功能。
1. 应对复杂形状：智能边缘识别与多基准定位
仪器通过亚像素边缘提取算法，自动抓取圆弧、直线、交点等几何特征，即使零件无明确基准面，也能利用CAD模板匹配或特征拟合建立工件坐标系。对于多部位同时测量，一键即可完成全部尺寸标注，消除人工取点的不确定性，同时大幅提升测量效率。
2. 克服表面反射：多角度照明与动态图像合成
内置可程控的分区环形光源、同轴光与背光，并支持偏振滤光。在测量反光工件时，系统自动切换光照组合并进行多帧HDR（高动态范围）合成，将过曝反光区域与暗部细节同时清晰呈现。搭配自适应对比度调节，强光下边缘毛刺被有效抑制，边缘过渡更锐利。
3. 实现小尺寸高精度测量：高分辨率光学系统与算法补偿
配备低畸变双远心镜头和高分辨率CMOS传感器，单像素物理分辨率可达微米级。配合亚像素细分技术，边界定位精度远超物理像素尺寸。精密电动平台与自动对焦功能确保每次测量都在最佳焦面，从源头保证微细特征的重复精度。
4. 适应多材料与表面状态：材料自适应光照与对比度增强
通过实时分析图像直方图，仪器自动调节照明强度、增益和曝光时间，并可调用针对不同表面处理的测量程式。对于暗色氧化层或透明镀层零件，使用特殊波段光源与图像增强滤波，使低对比度边缘也能被稳定拾取，保证测量结果的通用性和一致性。
