PVC 软管直径怎么精准检测？HM-1040 在线图像测量仪实测方案

2026/06/02

作者:adminBOSS

检测背景

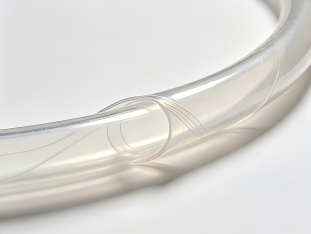

PVC 软管质地柔软、耐酸碱、性价比高，是工业化与民用领域用量最大的塑胶管材之一。民用领域多用于家装穿线套管、园林灌溉输水、卫浴给排水管路；工业场景覆盖机械设备油路输送、化工液体导流、气焊氧气乙炔输送管；食品、水族行业采用透明 PVC 软管，直观观察介质流通；医疗级 PVC 软管用于小型导流管路、器械配套耗材，应用覆盖面横跨数十个细分行业。

PVC 软管检测要求

软管内径、外径、壁厚直接影响密封性、承压能力与装配适配度，国标与行业定制标准对尺寸公差划定严格范围。常规 PVC 软管外径公差多控制在 ±0.1mm 以内，高端医用、精密设备配套软管外径公差要求≤0.01mm，传统人工卡尺抽检、离线抽样测量，受软管形变、人工读数误差、抽检覆盖率不足影响，极易出现批量尺寸不良，装配漏水、承压爆裂等售后问题，量产产线急需全检式在线测径方案。

PVC 软管检测解决方案

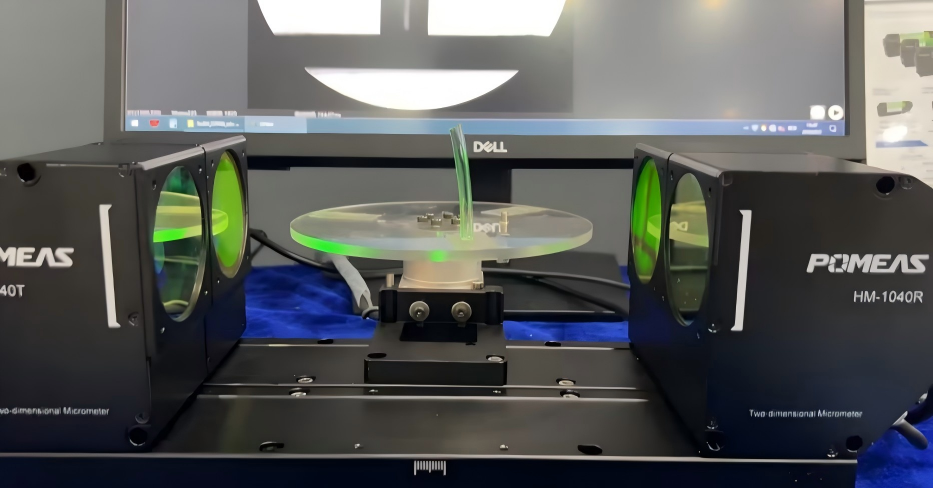

针对 PVC 软管挤出生产线外径检测难题，选用HM-1040 在线图像测量仪作为在线全检设备，设备测量精度可达0.001mm，采用远心光学成像原理，非接触式测量不会挤压变形软质 PVC 软管，规避管材受压尺寸失真问题。设备操作简易，调试完成后无需专人值守，软管匀速穿过检测区域即可自动采集外径数据；测量速度快，匹配高速挤出产线节拍，实时同步数据、超差自动报警，实现 100% 在线全检，从源头管控软管直径尺寸不良，大幅降低废品率。

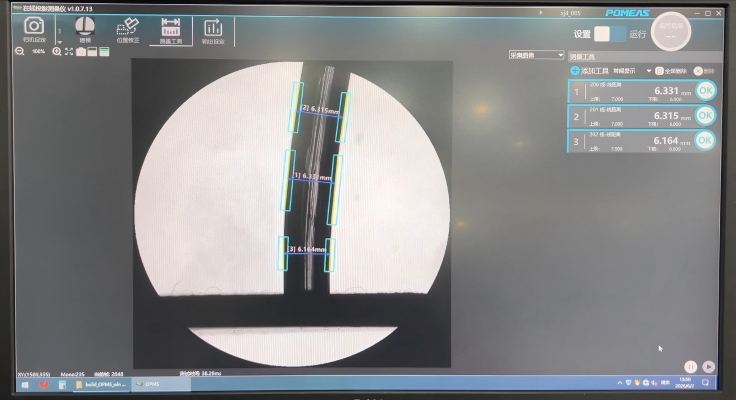

检测结果
