一、被测产品：微型阶梯式螺钉

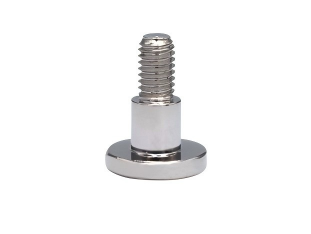

产品规格以 1mm 级微型阶梯螺钉为主，广泛配套精密传感器、医疗器材、数码零部件、RC 模型、光学仪器、微型工装转轴等精密领域；螺钉为多台阶变径结构，分段台阶、光杆、螺纹、螺钉头部多特征集成，非标定制款式居多，尺寸细小、台阶同轴度管控严苛，人工卡尺难以精准检测。
二、核心测量管控要求
需一站式完成螺钉头部、多级阶梯外径 / 阶厚、光杆尺寸、螺纹大中小径、有效牙长、产品总长全要素测量；产品精密尺寸公差管控 **±0.01~±0.05mm**，同步抽检台阶同轴度、端面垂直度等形位公差，杜绝偏心、台阶厚度超差造成装配卡滞不良。
三、适配测量方案

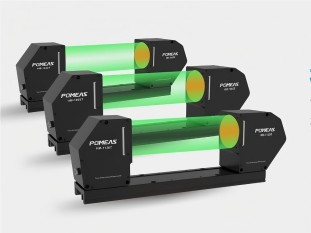

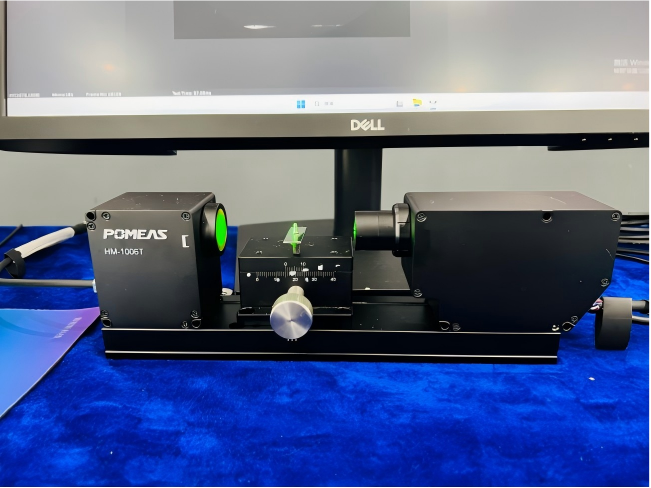

采用HM-1006 在线图像测量仪，双端对射绿光光学成像（配图设备同款光路结构），非接触式无损检测；螺钉竖直 / 平放均可上料，设备自动抓取产品轮廓，一键识别台阶分界、螺纹牙峰、头部槽型边缘，自动运算全尺寸数据，适配产线在线全检与实验室抽检两种场景。

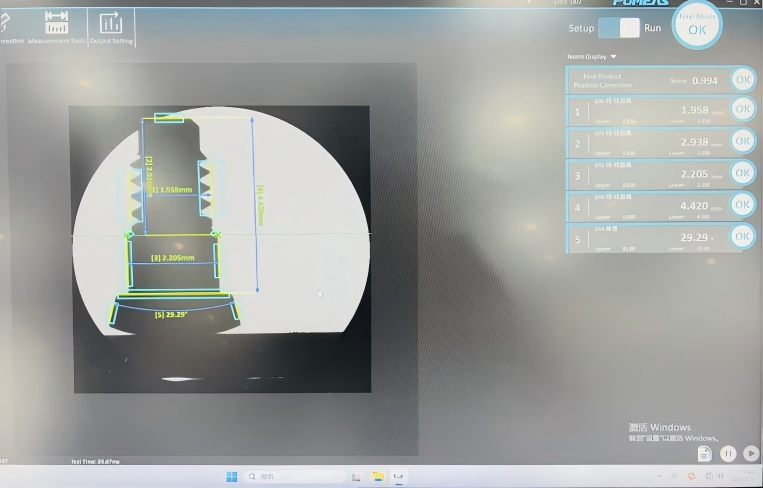

检测结果
四、HM 系列在线测量仪产品优势
-
多规格机型全覆盖：除 HM-1006 外，搭配 HM-1040、HM-1120 等多款机型，可兼容 M0.8~M6 全系列微型螺钉、销轴、衬套类异形台阶件；
-
高精度光学成像：定制背光 + 同轴绿光光源，微小台阶、细微螺纹边缘成像清晰，消除毛刺虚影，满足 ±0.01mm 高精度测量需求；
-
产线兼容性强：可对接自动化流水线、振动盘上料，自动分选良品 / 不良品，替代人工卡尺、显微镜抽检，提升批量检测效率；
-
数据可追溯：测量数据自动保存、导出报表，实时统计良率，适配精密五金零部件品质管控体系。
