一、检测背景：刀尖精度，不容忽视

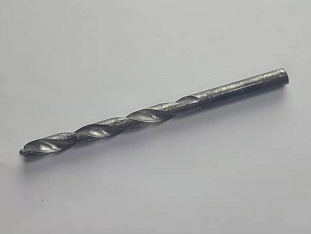

铣刀作为机械加工领域的核心切削工具，其刀尖状态直接决定了加工质量与生产效率。在精密制造过程中，铣刀常被广泛应用于数控铣床、加工中心、雕刻机以及自动化生产线等高端设备中，承担着金属、塑料、复合材料等多种材质的精密加工任务。
然而，在长期高负荷运转下，铣刀刀尖不可避免地会出现磨损、崩刃、缺口等微观损伤。一旦带伤刀具继续投入使用，轻则导致工件表面粗糙度超标、尺寸偏差，重则引发加工振动、断刀甚至损坏工件和设备主轴，造成不小的经济损失。因此，在刀具上机前或换刀周期内进行快速、精准的刀尖检测，已成为品质管控中不可或缺的关键环节。
二、检测方案：14X变倍镜头+高清成像，精准洞察

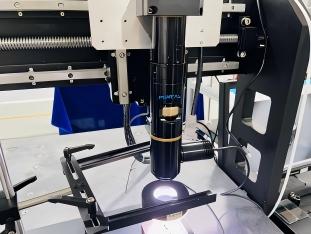

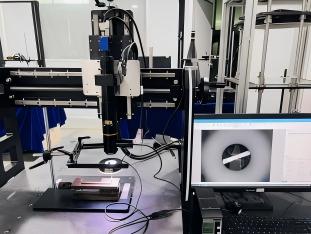

针对铣刀刀尖尺寸小、损伤形态细微的检测难点，本次方案选用14X变倍镜头搭配高分辨率工业相机，构建高清视觉检测系统。镜头可在连续变倍范围内灵活调节放大倍率，轻松捕捉刀尖轮廓的每一处细节。
光源方面，采用环形光从多角度均匀照射刀尖区域，有效消除阴影和反光干扰，使刀刃边缘、微崩口、磨损带等特征清晰呈现。系统通过图像采集与分析，可快速判断刀具是否符合使用标准，检测过程高效且非接触，不会对刀具造成二次损伤。
三、方案优势：小倍率大视野，兼顾效率与精度
1. 视野与倍率兼顾： 14X变倍镜头在提供足够放大倍率的同时，仍保持较大的工作视野，能够一次性覆盖完整刀尖区域，无需反复移动调整，大幅提升检测效率。
2. 景深表现出色： 变倍镜头在目标倍率下拥有良好的景深范围，即使刀尖存在轻微高低起伏，也能确保整体清晰成像，避免因对焦不准导致的漏检。
.3. 安装灵活、适配性强： 镜头结构紧凑，可适配多种工业相机接口和支架，便于集成到现有检测工位或自动化产线中，改造升级成本低。
4. 性价比突出： 相比更高倍率的显微镜头，14X方案在满足检测精度需求的前提下，整体投入更为经济，适合批量刀具的日常巡检场景。

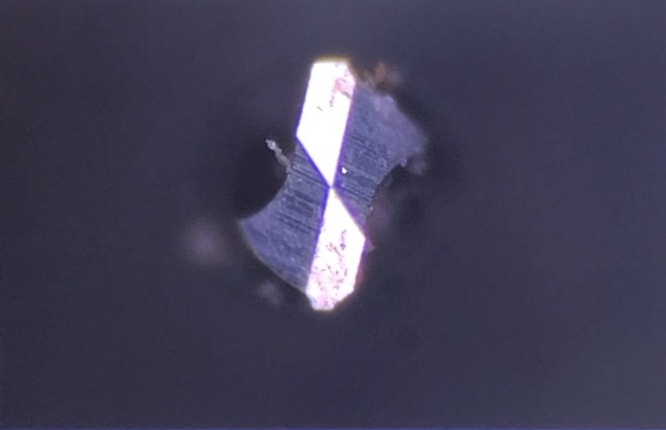

四、检测图像
