在汽车燃油喷射系统中，喷油控制阀虽然体积不大，却直接影响喷油量、喷油时机与响应一致性。随着汽车零部件制造向高一致性、可追溯方向发展，如何对喷油控制阀的关键尺寸进行稳定、高效的在线检测，成为不少企业工艺与质量部门关注的问题。

检测背景：

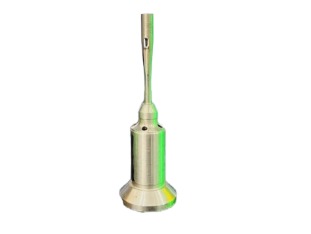

喷油控制阀是燃油喷射系统中的执行部件，常见于汽油喷油器、柴油喷油器等总成中。其尺寸检测通常涉及阀芯外径、台阶长度、沟槽宽度与位置、阀座密封面角度、喷孔板外形轮廓等项目。这些尺寸与阀门的密封、行程控制和流量一致性密切相关。

实际检测难点主要集中在：

1. 零件尺寸小、公差紧，人工使用卡尺、千分尺等量具测量效率有限，且读数受人员经验影响。

2. 阀芯、阀体等金属表面存在反光，普通影像测量对光源和边缘提取要求较高。

3. 批量生产节拍快，离线抽检反馈周期较长，难以及时反映过程波动。

4. 部分阀芯和密封面对外观要求较高，接触式测量存在划伤风险。

5. 检测数据需要记录、判定和追溯，人工记录方式不利于后续工艺分析。

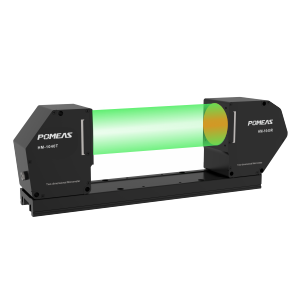

解决方案：在线投影测量仪HM-1120

针对喷油控制阀轮廓尺寸检测需求，可采用在线投影测量仪HM-1120。该设备基于平行光投影与图像处理技术，对工件轮廓边缘进行非接触测量，适合测量小型精密零件的长度、直径、角度、位置等外形尺寸。

HM-1120可测量产品尺寸达120mm，测量精度可达1.5μm，能够覆盖喷油控制阀阀芯、阀体、喷孔板等零件的常见轮廓尺寸检测需求。设备可部署在产线检测工位，根据生产形式配置上下料与通讯接口，实现自动测量、结果判定和数据上传。操作人员放置工件后，设备按设定程序完成测量，减少人工读数与记录环节。

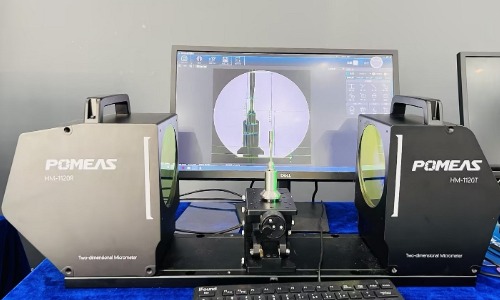

在实际应用中，某汽车零部件企业将HM-1120用于喷油控制阀阀芯外径、台阶长度和沟槽位置等项目的在线测量。测量数据实时上传后，工艺人员可以结合趋势变化调整加工参数，减少离线送检频次，也让过程质量反馈更加及时。对于多品种生产场景，设备可通过调用不同测量程序完成换型，降低切换难度。

在线投影测量仪的优势

• 非接触测量，减少划伤风险。 投影测量通过光学成像获取工件轮廓，不直接接触阀芯表面和密封面，适合对外观要求较高的精密零件。

• 在线部署，缩短反馈周期。 设备可贴近产线运行，测量结果及时输出，帮助企业从“离线抽检”向“过程监测”转变，及时发现尺寸波动。

• 重复性稳定，降低人为差异。 平行光投影边缘成像清晰，配合程序化测量，减少人工读数和操作手法带来的差异，有利于保持测量结果一致性。

• 操作简便，便于产线使用。 测量程序可保存和调用，操作人员经过培训即可完成日常测量，降低对经验型质检人员的依赖。

• 数据可记录，便于追溯分析。 测量结果可存储并上传，方便质量部门进行数据追溯和趋势分析，为工艺改进提供依据。

• 柔性换型，适配多品种生产。 面对不同规格的喷油控制阀及同类小型精密零件，可通过切换测量程序适配检测需求，提升设备使用灵活性。

• 结构紧凑，便于车间部署。 在线投影测量仪适合布置在检测工位或产线旁，帮助企业构建更贴近现场的尺寸检测环节。

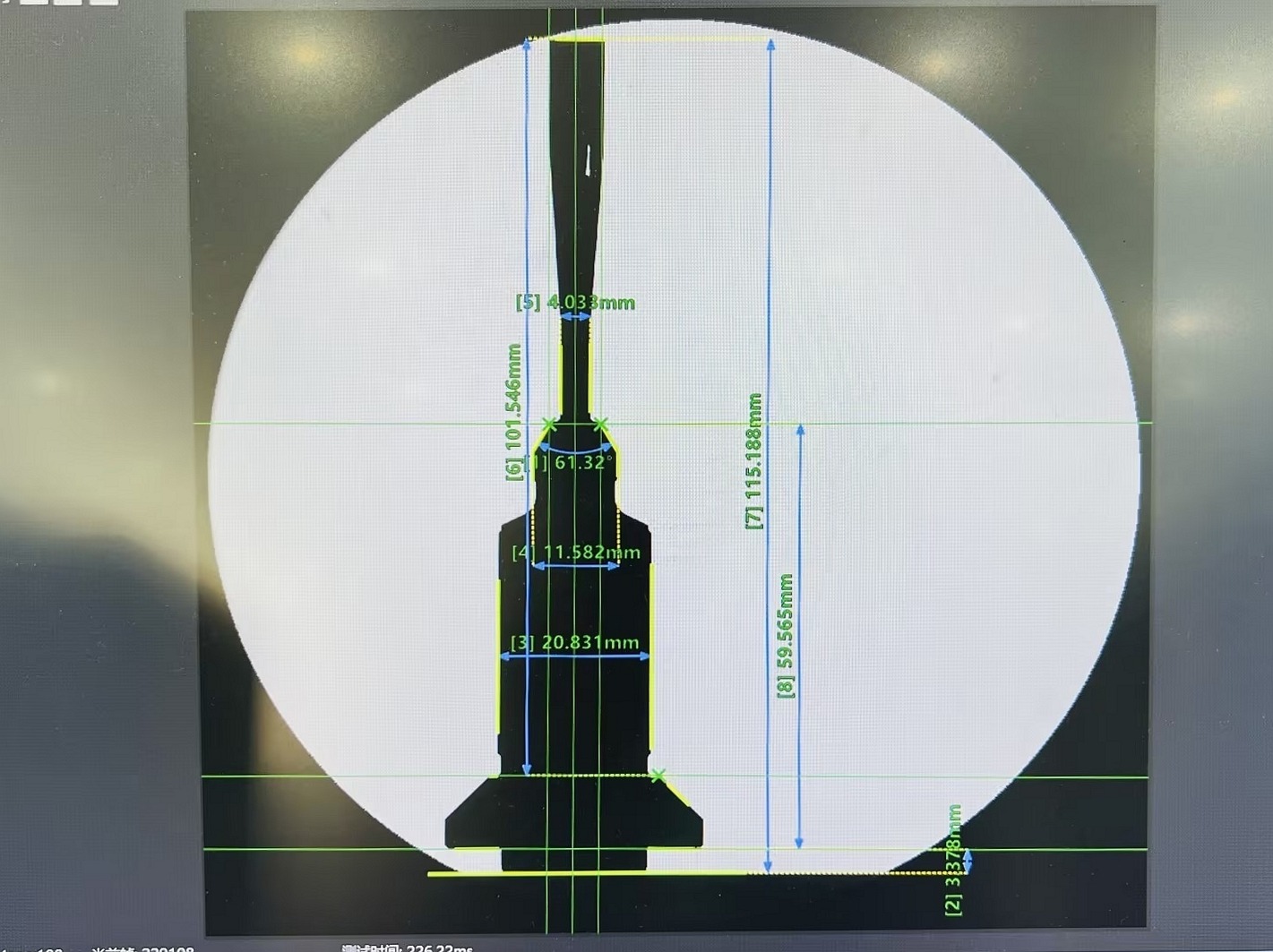

检测结果展示
