PCB板显微观测与精密测量一体化解决方案

分享:

2025/04/22

作者:adminBOSS

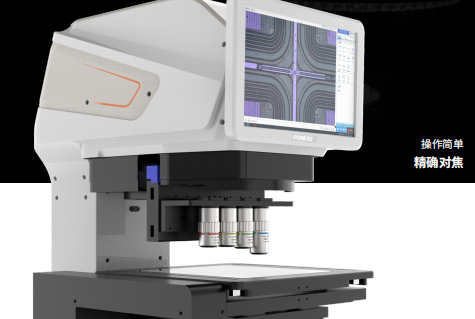

1、高精度自动对焦工具显微镜核心功能亮点





(1)实现全自动对焦技术:一键智能对焦,消除人工操作误差,大幅提升PCB显微观测效率,尤其适用于多层板微孔、线路缺陷检测等精密场景。

(2)达到0.1μm超高精度测量:配备纳米级移动平台,分辨率达亚微米级,轻松实现焊点尺寸、线宽间距等关键参数的精准量化分析。

(3)一体化集成设计:融合显微成像与计量功能,支持2D/3D复合测量,告别传统“观测-转移-测量”的多设备操作流程。







2. 传统工具显微镜痛点突破



(1)传统工具显微镜依赖手动调焦,重复定位精度低(通常>1μm),难以满足HDI板、芯片封装等先进工艺的检测需求。

(2)传统工具显微镜无自动化平台,测量效率低且数据一致性差,易导致品质管控盲区。

(3)普密斯高精度自动对焦工具显微镜通过闭环光栅控制系统+AI图像算法,确保全流程数据可追溯=。

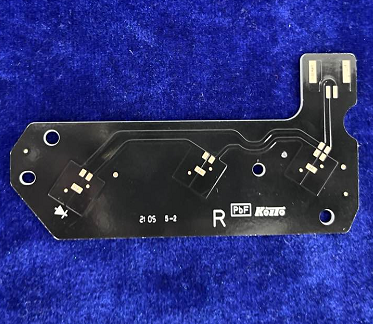

3. PCB板的典型应用场景





◼ 高密度PCB微孔导通性检测

◼ 柔性电路板形变应力分析

◼ 半导体封装BGA焊球三维重建

◼ SMT贴片工艺质量管控
