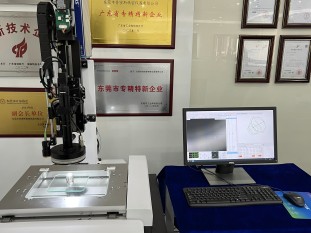

影像测量仪原理
1. 光学放大：通过显微镜或高倍率镜头（如30-500倍变倍）对待测物体进行光学放大成像。
2. 影像采集：利用CCD/CMOS传感器将光学影像转换为电信号，传输至计算机。

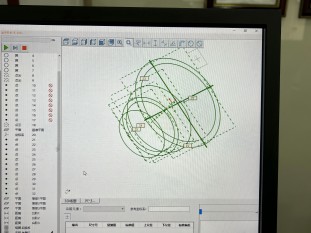

3. 数字处理：通过专用软件对影像进行去噪、边缘检测、特征提取（如圆、线、角度）等处理。
4. 几何计算：基于空间几何原理，结合光栅尺位移数据，计算物体尺寸、形状及位置。
5. 自动对焦：通过Z轴电机驱动镜头或传感器，结合机器视觉算法实现微米级精确对焦。
6. 校正与补偿：利用标准件校正光学畸变、温度误差等，确保测量精度。

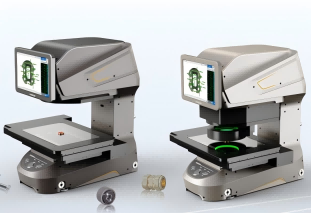

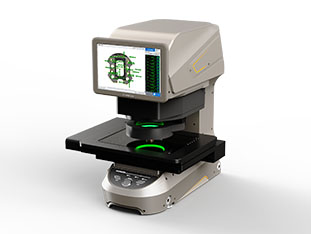

图像测量仪（闪测仪）原理
1. 远心成像：采用2000w像素双远心镜头消除视差，确保大视场下图像无畸变。

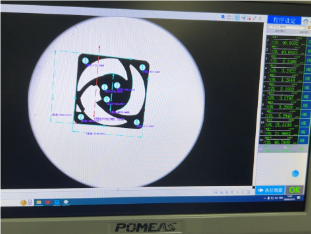

2. 智能算法：依赖图像匹配、三维重建算法，支持多尺寸同步测量与一键闪测。
3. 快速处理：通过FPGA或GPU加速图像处理，实现实时在线测量。
4. 自动化：支持多产品、多特征并行测量，自动生成参数评价报告。
影像测量仪技术优势：
① 大行程测量：支持大尺寸工件（如模具、汽车零部件）的全局检测。
② 复合功能：可集成接触式测头，实现二维影像与三维坐标的互补测量。
图像测量仪（闪测仪）技术优势：
① 远心光路：避免传统镜头的边缘畸变，适合高精度工业检测。
② 在线实时性：支持产线集成，实现100%全检，如PCB焊点、手机玻璃尺寸监控。
选型建议
若需测量大型工件、复杂三维轮廓，或对测量精度要求极高（如模具开发、精密零件逆向工程）则选择影像测量仪；若需快速批量检测小型精密零件（如螺丝、齿轮、电子元件），或对操作便捷性和效率要求更高建议选择图像测量仪。
