在线图像测量仪知识大全

2025/06/13

作者:adminBOSS

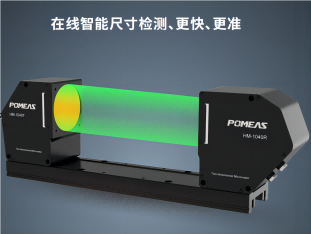

在现代化工业生产中，精准高效的尺寸检测是保障产品质量的核心环节。在线图像测量仪作为一种非接触式光学测量设备，凭借其独特的技术优势，已成为电子、机械、汽车等领域不可或缺的检测工具。

一、在线图像测量仪测量原理

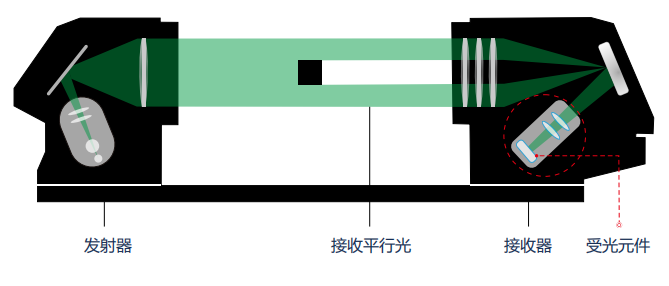

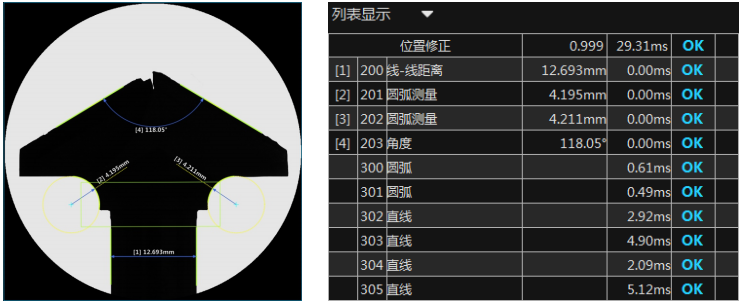

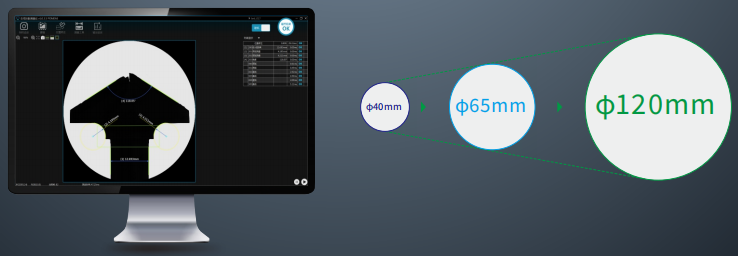

在线图像测量仪的核心在于“光学成像+智能分析”的双重驱动。设备通过高分辨率工业相机捕捉被测物体影像，结合远心镜头或变焦光学系统确保图像畸变率低于0.01%。图像信号经专用光栅传感器转化为数字矩阵后，图像采集后，专业软件通过边缘检测、特征提取等算法，将物体轮廓与数字化标尺比对，结合Hough变换、立体匹配等核心算法，快速计算出长度、角度、圆度等几何参数。

二、在线图像测量仪技术优势

1. 非接触式实时测量：避免传统卡尺、千分尺对精密件的物理接触损伤，尤其适用于软质材料或易刮伤表面，只需放置在测量区域即可获取产品尺寸。

2. 全维度检测：一次成像即可完成长度、角度、圆度、平面度等多参数分析，提升测量效率。

3. 自动化集成：可与生产线无缝对接，通过AI视觉算法实现实时缺陷筛查，缺陷识别率达99.9%。

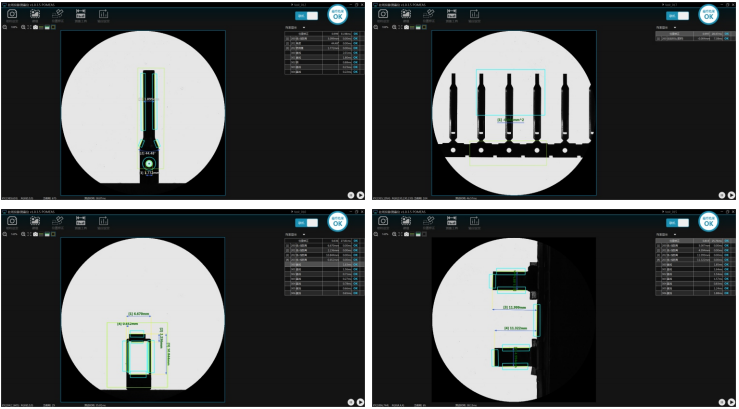

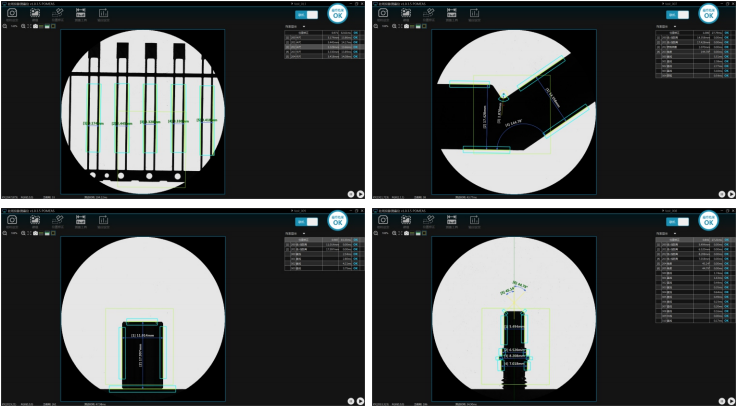

4. 数据可视化：生成3D轮廓图、趋势报表等可视化数据，为工艺优化提供科学依据。

三、在线图像测量仪应用局限

1. 二维测量限制：设备基于光学投影技术，主要适用于平面尺寸检测。虽然部分型号可通过改装实现简单三维测量，但Z轴精度及测量范围仍受限于光学系统设计，无法替代三坐标测量机完成复杂立体工件检测。
