在半导体制造领域，晶圆作为芯片生产的核心载体，其表面质量直接影响最终产品的性能与良率。传统检测手段受限于人工操作与机械接触，难以满足现代工艺对微米级甚至纳米级精度的需求。激光自动对焦显微系统凭借其自动化、高精度、非接触式的核心优势，成为晶圆检测环节的关键技术突破。以下从技术原理、核心优势及实际应用场景展开分析。

一、技术原理：激光测距与显微成像的深度融合

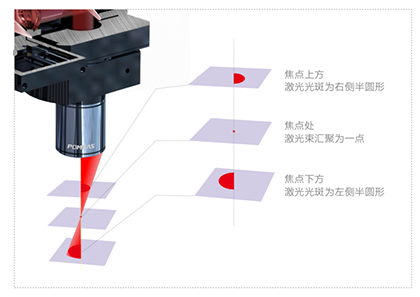

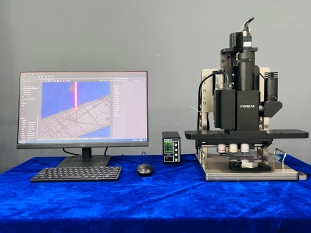

激光自动对焦显微系统通过激光传感器、工业相机、同轴光源及精密运动模块，构建了“测距-对焦-成像”的闭环系统。其工作原理可分为三步：

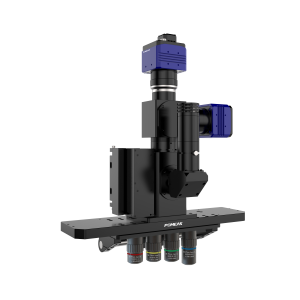

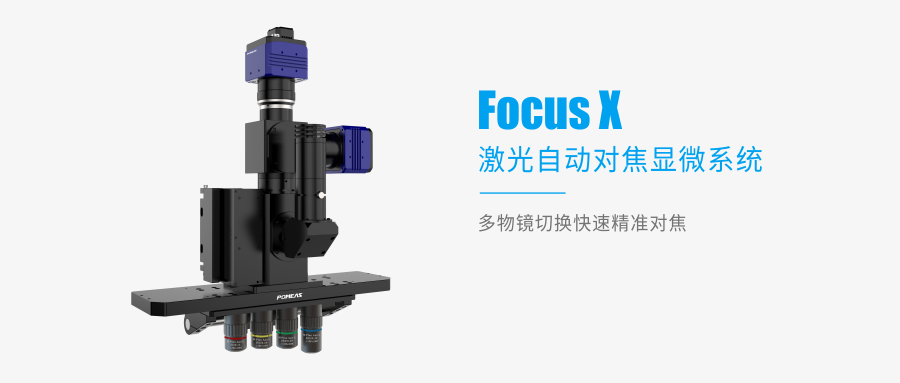

1. 激光测距：系统发射激光束至晶圆表面，通过接收反射信号的时间差或相位差，实时计算表面高度信息。例如，普密斯Focus系统可捕捉微米级高度差，精度达±0.1μm。

2. 自动对焦：根据测距数据，系统驱动物镜运动模块调整焦距，确保成像始终处于最佳焦点。这一过程无需人工干预，响应时间低于10ms，远超传统机械对焦。

3. 显微成像：APO物镜与同轴光源协同，提供高分辨率图像，工业相机以每秒数十帧的速度捕捉晶圆表面细节，支持实时缺陷分析。

二、核心优势：效率、精度与可靠性的全面升级

1. 自动化程度高，减少人为误差

传统检测依赖操作人员手动对焦与观察，易受技能水平、疲劳程度等因素影响。激光自动对焦系统通过算法驱动，实现全流程自动化：

• 自动跟焦：在晶圆传输或检测过程中，系统持续跟踪表面高度变化，动态调整焦距，避免因振动或位移导致的图像模糊。
• 数据标准化：检测结果以图像或视频形式输出，配合AI分析软件，可自动识别划痕、污渍、裂纹等缺陷，减少主观判断误差。

2. 检测速度快，满足大规模生产需求

晶圆制造对检测效率要求极高，单片晶圆需在数分钟内完成数百个点的检测。激光自动对焦系统通过以下设计实现高速检测：

• 并行处理：系统可同时对多个检测点进行测距与成像，配合多轴运动平台，实现“边移动边检测”。
• 快速响应：激光传感器与运动模块的协同优化，使对焦时间缩短至传统方法的1/5，单片晶圆检测时间从30分钟降至6分钟。

3. 对焦精准度高，突破微纳级检测极限

随着芯片线宽向3nm以下演进，晶圆表面缺陷尺寸已达纳米级。激光自动对焦系统通过以下技术实现高精度：

• 亚微米级测距：采用共焦激光原理，结合高精度传感器，可分辨0.01μm的高度差，满足先进制程需求。
• 抗干扰设计：系统通过算法滤除环境振动、光照波动等干扰，确保测距稳定性。例如，在洁净室环境中，系统重复定位精度可达±0.05μm。

4. 非接触式检测，保障晶圆完整性

传统机械接触式检测易划伤晶圆表面，引入污染风险。激光自动对焦系统采用非接触式设计，通过光束扫描实现无损检测：

• 无物理接触：激光束与晶圆表面无直接接触，避免机械应力导致的微裂纹或污染。
• 兼容脆弱材料：可安全检测超薄晶圆（厚度<50μm）、柔性基板等易损材料。

三、实际应用场景：覆盖晶圆制造全流程

1. 涂膜检测：监测光刻胶涂布的均匀性与厚度，确保抗氧化层性能。

2. 显影刻蚀监控：实时跟踪刻蚀深度与宽度，避免过刻或欠刻。

3. 杂质分布检测：识别掺杂区域的浓度偏差，优化P/N型半导体形成。

4. 芯片封装检测：测量凸点高度与共面性，保障信号传输可靠性。
