在精密测量领域，高反光、透明及液态物体的表面形貌检测始终是技术难点。传统激光三角测量法因原理限制，在面对镜面反射、透明介质或大倾斜角表面时，常出现信号丢失、数据失真等问题；而点光谱共焦传感器凭借其独特的共焦光学结构与光谱分析技术，成为突破这些场景的“终极解决方案”。

一、技术原理对比：共焦结构 vs 三角定位

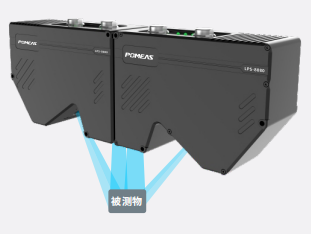

激光三角测量法基于几何光学原理，通过激光束照射被测物表面，反射光经透镜成像于位置传感器（如CMOS/CCD），根据三角关系计算距离。其核心依赖“入射角-反射角”的固定几何关系，当表面倾斜角超过阈值（通常±45°以内）或材质为镜面/透明时，反射光可能无法进入接收器，导致测量盲区。例如，测量手机玻璃盖板的曲面边缘时，激光三角法常因入射角过大而失效。

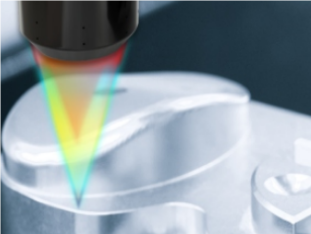

点光谱共焦传感器则采用共焦光学设计：一束宽光谱复色光经色散镜头分解为单色光，在量程范围内形成连续波长对应的焦点序列。当测量光照射到物体表面时，仅与表面高度匹配的波长光会聚焦并反射回光谱仪，通过波长-距离标定曲线直接换算高度值。这一原理使其对入射角不敏感，即使表面倾斜角达±88°（漫反射表面）或±62°（镜面表面），仍能通过同轴光路捕获反射光，实现无盲区测量。

二、核心优势：穿透透明介质与抗环境干扰

1. 透明/液态物体测量：突破激光三角法的“不可见”局限

激光三角法依赖反射光强度，而透明物体（如玻璃、液体）会直接透射激光，导致接收器无信号；即使部分反射，多层界面（如镀膜玻璃）的反射光叠加也会引发信号混淆。例如，测量液晶面板的玻璃基板厚度时，激光三角法需分别测量上下表面，但因光路穿透性差，难以同步捕获双界面数据。

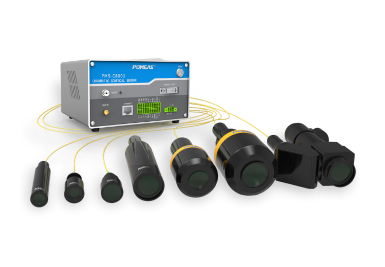

光谱共焦传感器则通过“穿透-反射”机制实现透明物体测量：测量光穿透第一层表面后，在第二层表面反射，光谱仪通过分析两次反射光的波长差，直接计算层间厚度。例如，普密斯SFS-8022可测量0.1mm厚的光学镜片，精度达±0.1μm。

2. 高反光表面测量：消除镜面反射的“信号过载”问题

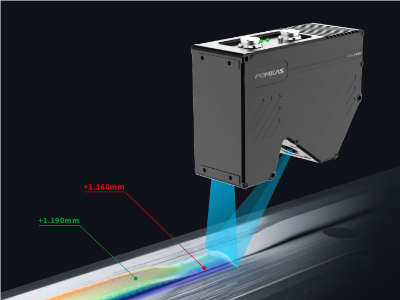

激光三角法在测量高光金属（如铝合金、不锈钢）时，镜面反射会导致接收器饱和，形成“光斑溢出”现象，使测量值偏离真实高度。例如，测量发动机缸体的曲轴孔内壁时，激光三角法常因反射光过强而无法稳定输出数据。

光谱共焦传感器通过共焦光路设计，仅接收与焦点匹配的单色光，即使表面反射率高达99%（如镀铬表面），也能通过光谱仪的窄带滤波功能滤除杂散光，确保信号稳定性。

3. 抗环境干扰：稳定输出与温度漂移控制

激光三角法对环境光敏感，强光（如阳光）会干扰接收器信号；同时，激光源功率波动或温度变化（如工业现场高温环境）会导致测量值漂移。例如，在户外测量太阳能电池板表面形貌时，激光三角法需额外加装遮光罩，且需频繁校准。

光谱共焦传感器采用封闭式光路设计，光谱仪仅分析特定波长光，环境光（如550nm波段外的可见光）被自动滤除；其光学镜头无电子元件，温漂系数低于0.01μm/℃，可长期稳定运行。

三、典型应用场景：从消费电子到精密制造

1. 消费电子：测量手机玻璃盖板的曲率半径、摄像头模组的段差（如镜片与支架的间隙）、屏幕OCA胶层厚度等。光谱共焦传感器可同步输出3D点云数据，实现“一次扫描，全维度检测”，而激光三角法需多次调整角度才能覆盖曲面。

2. 半导体制造：测量晶圆表面粗糙度（Ra<0.5nm）、芯片封胶厚度（通常50-200μm）、锡球引线焊接高度等。光谱共焦传感器的纳米级分辨率（如海伯森HPS-CFL1000达0.1nm）可满足先进制程需求，而激光三角法因分辨率限制（通常≥1μm）无法应用。

3. 汽车制造：检测发动机缸体曲轴孔内壁的圆柱度、电池包壳体的平面度（如铝壳焊接缝的平整度）、车灯透镜的曲率半径等。光谱共焦传感器可穿透透明灯罩直接测量内部反射镜形貌，而激光三角法需拆解灯罩才能检测。

4. 医疗领域：测量医用薄膜的厚度（如输液袋膜厚50-200μm）、人工关节的表面粗糙度（Ra<0.1μm）、内窥镜镜片的曲率半径等。光谱共焦传感器的非接触式测量可避免污染生物样本，而激光三角法可能因接触划伤表面。

激光三角测量法在平面、漫反射表面的测量中仍具成本优势（如简单位移检测），但面对高反光、透明或复杂曲面时，其原理性缺陷导致无法稳定输出数据。光谱共焦传感器通过共焦光学结构、光谱分析技术与抗干扰设计，实现了对入射角、材质、环境光的“全免疫”，成为精密制造、半导体、消费电子等领域的首选方案。
