一、核心成像原理

HDMI工业相机的成像过程基于光电转换与数字信号传输技术，其核心流程可分为三个阶段：

1. 光学成像阶段：物体反射的光线通过镜头聚焦后，投射至图像传感器（CCD或CMOS）表面。传感器表面分布着数百万个微小光敏元件（像素），每个像素独立接收光信号并转换为电信号。例如，某型号HDMI工业相机采用1/2.3英寸CMOS传感器，像素尺寸为1.335μm×1.335μm，总像素数达2100万，可捕捉高分辨率图像。

2. 信号处理阶段：传感器输出的电信号需经过放大器增强，再通过模数转换器（ADC）转换为数字信号。部分高端型号（如支持HDR的HDMI工业相机）会在此阶段进行多级动态范围调整，确保高对比度场景（如焊接检测）中明暗细节的完整性。例如，某相机通过100dB动态范围技术，可同时呈现金属表面的反光区域与阴影细节。

3. 数字输出阶段：处理后的数字图像数据通过HDMI接口以纯数字形式传输至显示器或存储设备。HDMI接口支持最高4K分辨率（3840×2160）和60fps帧率，确保图像无压缩、无延迟。例如，某型号HDMI工业相机可实时输出1920×1080分辨率图像，帧率达60fps，满足高速检测需求。

二、典型应用场景

HDMI工业相机凭借其高分辨率、低延迟和易集成特性，在多个领域实现关键应用：

1. 精密制造检测

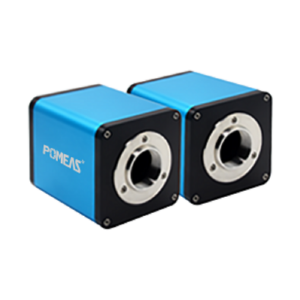

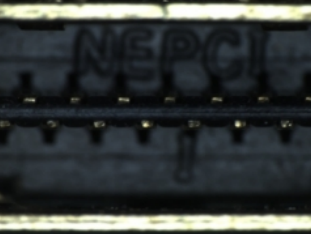

   • 案例：在半导体封装检测中，HDMI工业相机通过2100万像素传感器捕捉芯片引脚焊接缺陷，检测精度达±0.005mm。
   • 优势：高分辨率（如500万像素以上）可清晰呈现微米级缺陷，配合远心镜头可消除透视误差，适用于高精度尺寸测量。
2. 高速运动捕捉
   • 案例：在纺织行业，HDMI工业相机以60fps帧率实时监测布料表面瑕疵，检测速度达每分钟100米。
   • 优势：高帧率（如100fps以上）可避免运动模糊，配合全局快门技术可捕捉快速移动物体的清晰图像。
3. 科研级成像分析
   • 案例：在材料科学研究中，HDMI工业相机结合偏振滤镜，分析金属疲劳裂纹的偏振特性，为材料寿命预测提供数据支持。
   • 优势：支持多光谱成像（如可见光、近红外），可扩展至荧光检测、3D轮廓测量等特殊应用。
4. 医疗与生物成像
   • 案例：在细胞培养监测中，HDMI工业相机通过微距镜头（如放大倍率5X-10X）观察细胞分裂过程，图像分辨率达0.1μm/pixel。
   • 优势：低畸变设计（畸变率<0.05%）确保图像几何精度，适合医学影像分析。

三、选型关键参数

选择HDMI工业相机时，需根据以下核心参数进行匹配：

1. 分辨率与像素尺寸
   • 规则：分辨率需满足检测精度要求（公式：分辨率≥被测物尺寸/检测精度×安全系数）。例如，检测10mm物体且精度要求0.01mm时，需选择分辨率≥1000×1000的相机。
   • 案例：某型号HDMI工业相机采用1/1.8英寸传感器，像素尺寸为2.4μm，在500万像素分辨率下可实现0.02mm/pixel的检测精度。
2. 帧率与曝光时间
   • 规则：帧率需高于物体运动速度（公式：帧率≥产线速度/检测步长）。例如，产线速度为1m/s且单帧视野为10mm时，需选择帧率≥100fps的相机。
   • 案例：某高速检测系统采用HDMI线阵相机，行频达80kHz，可实现每秒8万行图像采集，适用于金属板材表面检测。
3. 接口与带宽
   • 规则：HDMI接口需匹配数据传输需求。例如，4K分辨率（3840×2160）图像需HDMI 2.0接口支持60fps传输，而1080p分辨率（1920×1080）仅需HDMI 1.4接口。
   • 案例：某型号HDMI工业相机支持HDMI 2.0输出，可同时传输4K图像与控制信号，简化系统集成。
4. 特殊功能需求
   • HDR模式：适用于高对比度场景（如焊接检测），通过多级动态范围调整保留明暗细节。
   • 偏振成像：通过偏振滤镜分析物体表面应力分布，适用于玻璃、金属等材料的缺陷检测。
   • 多光谱支持：结合近红外（NIR）或紫外（UV）光源，实现荧光检测或材料成分分析。
