在精密制造与工业自动化领域，影像测量视觉方案通过高精度成像与智能分析技术，实现了对物体尺寸、形貌、缺陷等参数的非接触式测量。光谱共焦位移传感器作为核心光学测量元件，凭借其亚微米级精度、非接触测量特性及对复杂材质的适应性，成为影像测量系统中的关键技术支撑。

一、应用场景：覆盖多行业精密测量需求

1. 半导体与电子制造

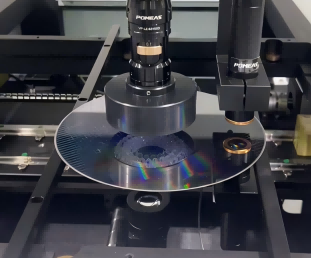

• 晶圆表面形貌检测：测量晶圆表面微米级凸起、凹陷及翘曲度，检测精度达0.006微米，确保芯片封装平整度。
• 微元件尺寸验证：在电子组装中，对0.1mm级微元件的位置、尺寸进行非接触测量，避免接触式探头对脆弱元件的损伤。
• 透明材料厚度测量：通过双反射面光谱分析，精确测量玻璃基板、光学薄膜厚度，误差控制在±0.005mm以内。

2. 精密机械与光学加工

• 涡轮盘轮廓度检测：利用二维纳米定位装置搭载光谱共焦传感器，实现涡轮盘复杂曲面的在线检测，轮廓度误差≤5微米。

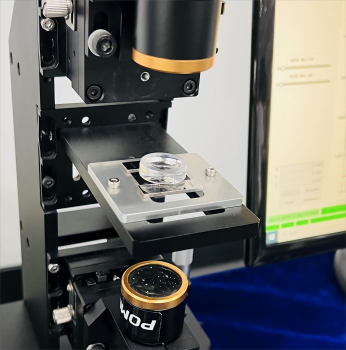

• 光学镜片中心厚度测量：对直径69mm、厚度1-4mm的镜片进行单点厚度及曲率测量，20秒/片的检测速度满足大规模生产需求。
• 表面粗糙度分析：通过非接触式聚焦法测量膜式燃气表阀盖表面粗糙度，U95不确定度达13.9%，替代传统接触式触针法。

3. 汽车与航空航天

• 发动机缸体几何结构检测：测量缸体表面粗糙度及关键孔位尺寸，确保密封性与耐磨性。
• 挡风玻璃厚度与几何形貌测量：在玻璃面板与金属底盘间隙检测中，实现纳米级精度，避免装配应力导致的破裂风险。
• 复合材料缺陷检测：对碳纤维增强复合材料（CFRP）的分层、孔隙等内部缺陷进行非破坏性检测，提升结构安全性。

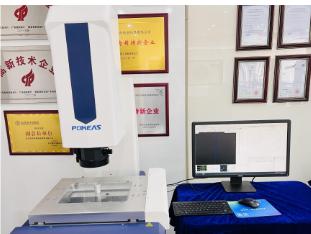

三、系统集成：与工业视觉相机的协同优化

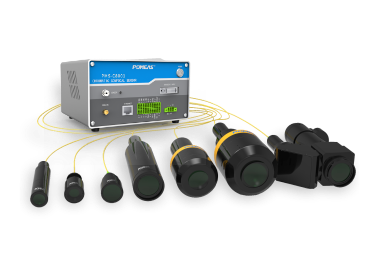

光谱共焦位移传感器与工业视觉相机的融合，通过同轴布置与同步控制实现测量与成像的深度协同：

• 同轴光路设计：传感器探头与相机镜头共轴安装，确保测量光路与成像光路一致，消除视差误差。
• 智能聚焦调整：基于传感器测量的距离数据，相机通过自动对焦算法调整镜头位置，确保图像清晰度。
• 数据融合分析：传感器提供的高精度位移数据与相机捕捉的纹理、颜色信息结合，通过深度学习算法实现缺陷分类（如划痕、污渍、裂纹）。

四、核心优势：推动影像测量技术升级

1. 亚微米级精度：轴向分辨率达0.006微米，满足半导体、光学等行业的超精密测量需求。

2. 非接触式测量：避免接触式探头对柔软、易损材料的损伤，适用于文物修复、生物组织测量等特殊场景。

3. 材料普适性：对金属、玻璃、塑料、陶瓷等材质及高反光、透明、粗糙表面均能稳定测量，突破传统传感器局限。

4. 高速动态响应：采样频率最高达10kHz，支持高速生产线实时检测。

5. 环境适应性：在-10℃至60℃温度范围、振动加速度≤5g的工业环境中保持稳定性能，降低对洁净室等特殊环境的依赖。
