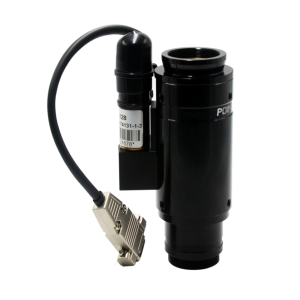

在高精度测量场景中，变倍镜头的“齐焦精度”是决定系统可靠性的核心指标，其量化验证需结合光学原理、机械补偿机制与实时误差补偿技术，形成多维度验证体系。
一、齐焦精度的技术原理
齐焦镜头通过机械补偿机制实现变倍过程中像面位置恒定，其核心在于变倍组与补偿组的协同运动。当变倍组沿光轴移动改变焦距时，补偿组通过非线性运动抵消焦点偏移，确保像面始终位于成像传感器平面。
二、齐焦精度三大误差源
1. 机械传动误差：凸轮曲线加工精度、导钉与导槽间隙导致变倍组位移偏差，进而引发焦距计算误差。例如，某工业镜头在长焦端因凸轮曲线误差导致焦距相对误差达0.5%，直接造成焦点偏移。
2. 光学像差影响：球面像差、场曲等像差导致不同波长光线聚焦位置差异。大光圈镜头全开时，周边光线与中心光线焦点偏移量可达数微米，即使机械补偿到位，光学像差仍可能引发焦点漂移。
3. 环境扰动：温度变化导致镜筒热胀冷缩，振动引起机械结构瞬态变形，均会破坏齐焦特性。某锂电池叠片检测场景中，环境温度波动±5℃时，镜头焦面位置偏移量超过10μm，远超测量系统容忍阈值。
三、齐焦精度的量化验证方法
1. 静态焦面位置验证方法：使用高精度位移台与激光干涉仪，固定镜头于变倍中段，通过微调位移台使标准分辨率靶标（如USAF 1951靶）成像最清晰，记录焦面位置。重复测试全焦段（如广角端至长焦端），计算焦面位置最大偏差。
2. 动态焦点跟踪验证方法：搭建高速视觉测量系统，通过特征提取-匹配算法实时追踪靶标特征点位置。模拟变倍过程（如电机驱动凸轮旋转），记录特征点坐标变化，计算仿射变换模型中的偏移量（Δx, Δy），量化焦点漂移。
3. MTF（调制传递函数）全焦段评估方法：使用MTF测试仪（如OptoEngine MTF-5000），在全焦段内采集不同空间频率（如50lp/mm、100lp/mm）的MTF值，绘制MTF曲线。若曲线在全焦段内波动<10%，则表明齐焦精度满足高精度测量要求。
