激光测量系统与影像测量仪：原理、优势及应用差异解析

2026/01/19

作者:adminBOSS

一、激光测量系统：光速丈量世界的精密利器

1. 技术原理

激光测量系统以光子为信息载体，通过激光干涉、光斑定位或飞行时间法实现非接触测量。以德国Polytec OFV-534显微测振系统为例，其采用3μm光斑直径的激光头，通过分析反射光相位变化，可实现2皮米（pm）级位移分辨率，相当于原子直径的百分之一。在航天领域，该系统被用于检测火箭发动机膜片振动，其810mm/s的最大跟踪速度可捕捉高速燃烧过程中的瞬态形变。

2. 核心优势

超精密测量能力：激光干涉法可达亚微米级精度，RENISHAW机床检测系统定位精度达±(0.7+0.3%L)μm，可诊断伺服不匹配等12类机床误差。
动态响应卓越：HP 5528A数控校准系统采用钢轨与滚动靴结构，移动滑座形变量小于0.3μm/m，满足高速加工中心动态校准需求。
环境适应性强：高温工况下，系统通过温度传感器实时修正热形变误差，在发动机燃烧实验中，532nm波长激光配合5ns脉冲可穿透高温气流，重构三维速度场分布。

二、影像测量仪：机器视觉驱动的智能检测平台

1. 技术原理

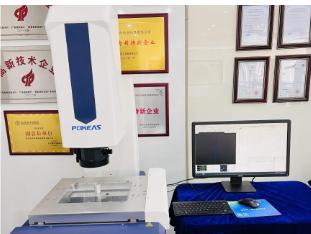

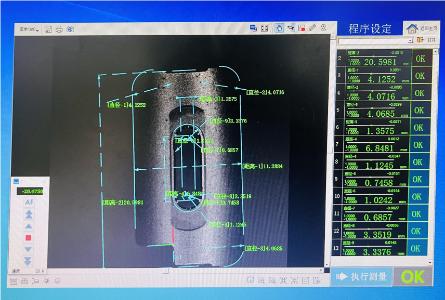

影像测量仪基于计算机视觉技术，通过高分辨率工业相机采集图像，运用边缘检测、亚像素算法等图像处理技术提取特征。以普密斯图像测量仪为例，其配备两千万像素相机与双侧双倍远心镜头，可实现微米级精度测量。在连接器PIN针高度检测中，系统通过自动对焦与模板匹配技术，0.3秒内完成单个针脚测量，重复性误差小于1μm。
