一、工作原理的维度差异





1. 普通激光传感器(点激光)的工作原理



普通激光传感器(通常指激光位移传感器或激光测距仪)发射的是一个单点激光束。当这个光点照射到物体表面时,传感器接收反射光,通过三角测量法或飞行时间法计算该点的距离信息。其输出是一个单一数值——即被测点到传感器的距离。



在实际应用中,若想测量一个FPGA芯片上所有焊点的高度,普通激光传感器必须依赖机械臂或精密运动平台,逐点扫描每一个焊点。这个过程不仅耗时,而且对运动系统的精度和稳定性要求极高。





2. 3D线激光轮廓传感器的工作原理

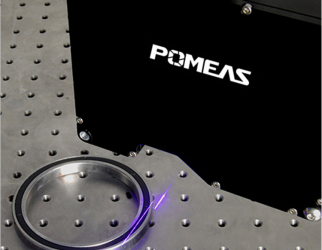

3D线激光轮廓传感器则完全不同。它通过特殊光学系统将激光扩束为一条静态激光线,同时照射在物体的一条线上。这条激光线覆盖数十个甚至数百个焊点,沿线分布的每个像素点都是独立的测量单元。

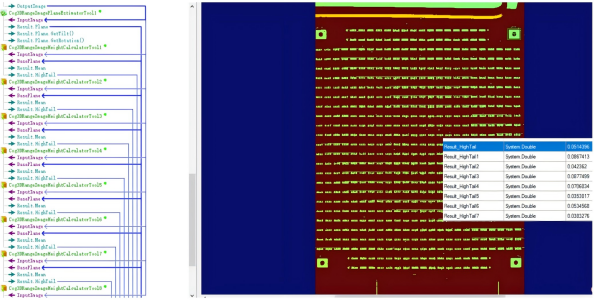

传感器内置的高灵敏度CMOS相机捕捉整条激光线的反射光,基于三角测量原理,一次性计算出这条线上所有点的三维坐标(包括高度Z和横向位置X)。随着传送带带动PCB板移动,传感器连续采集多条轮廓线,最终拼接成整个FPGA芯片及所有焊点的三维点云数据







二、数据维度与信息量的本质区别





1. 普通激光传感器的局限性



普通激光传感器提供的是平面距离信息。在FPGA焊点检测场景中,这意味着:

  • 只能获得单个点的绝对高度值

  • 无法区分该点是焊点顶部、芯片本体还是PCB基板

  • 无法获取焊点的形状、体积、共面性等关键质量参数

  • 需要复杂的机械扫描机构和后期数据对齐才能勉强重建轮廓





2. 3D线激光轮廓传感器



3D线激光轮廓传感器提供的是完整的三维轮廓信息。在FPGA焊点检测中,这意味着:

  • 同时获取X轴位置、Y轴位置和Z轴高度

  • 生成每个焊点的真实三维形态,包括顶部曲率、边缘陡峭度

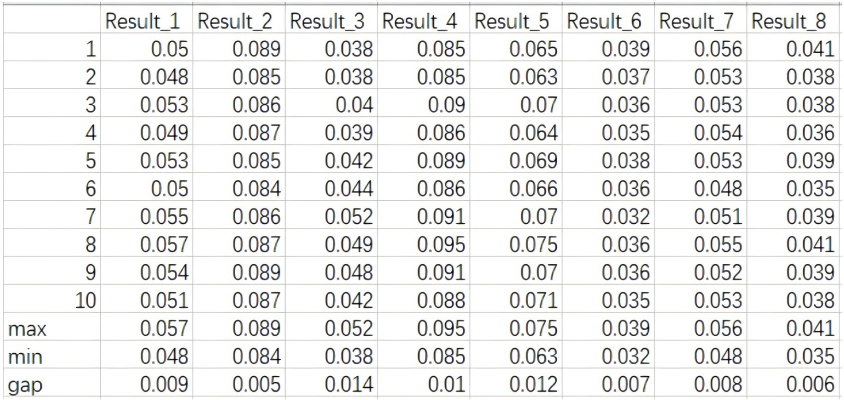

  • 可计算焊点体积、投影面积、共面性误差

  • 识别枕头效应、桥接、立碑等复杂缺陷

  • 基于点云数据实现全自动的合格判定







三、检测效率对比





在典型的FPGA焊点检测应用中,假设需要检测一块包含400个BGA焊点的芯片:



  • 普通激光传感器方案:若每个焊点需采样3个点(中心点和边缘点),总共需采集1200个点。假设采样频率为10kHz,运动机构定位时间为0.1秒/点,总耗时超过120秒,且运动控制复杂,误差累积风险高。

  • 3D线激光轮廓传感器方案:单条激光线覆盖整排20个焊点,以5kHz轮廓频率扫描,扫描整块芯片仅需0.5-2秒(取决于扫描宽度),效率提升数十倍至上百倍。
