变倍镜头如何破局半导体检测的难点

2026/03/30

作者:adminBOSS

半导体行业对光学系统的要求，是我接触过的领域里最苛刻的。不管是前道晶圆的缺陷复检，还是后道封装的引线键合测量，变倍镜头在其中解决的都是检测效率与检测精度的双重难题。

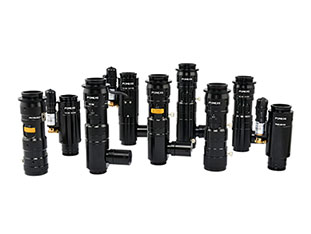

说一个很实际的痛点：封装形式太多了。今天产线跑的是0.2mm的微型元件，明天就换成了50mm的FCBGA大基板。如果用定倍镜头，换型就得换镜头、重新标定、调试光源，产线停机一两个小时都是常事。普密斯的电动变倍方案，配合自动聚焦，可以在软件端一键切换倍率，把换型时间压缩到几分钟，这对提升设备嫁动率帮助非常大。

另一个棘手难点是景深：半导体封装里，芯片堆叠、引线弧高、锡球共面性，都是三维测量。高倍率下景深极浅，稍有翘曲就拍不清。这时候变倍镜头的优势就体现出来了——我可以在保证分辨率的前提下，灵活选择一个折中倍率，把景深覆盖到整个被测范围。如果再加上同轴照明，对晶圆这种高反光表面，也能有效消除眩光，把细微划痕和异物抓出来。

照明：晶圆和引线框架都是高反光表面，普通照明很容易产生眩光，把细微划痕和异物盖住。工程师一般会选用同轴落射照明，光线垂直打到被测物表面，反射光沿原路返回进入镜头，能有效抑制表面反光。普密斯的变倍模组在这方面支持得比较完善，同轴光接口、环形光接口都可以灵活搭配，适应不同材质的检测需求。
