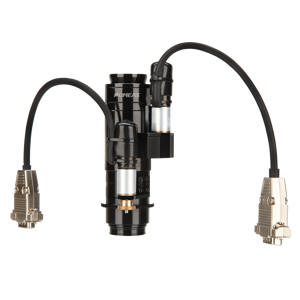

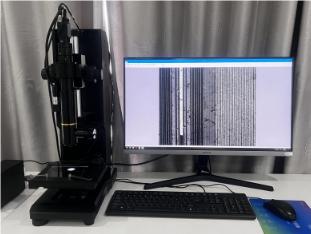

一、12.5x变倍镜头的核心优势
1. 高分辨率与低畸变
分辨率达500线对/mm，畸变率低于0.1%，可清晰呈现晶体管栅极线条的宽度、间距等关键参数。例如，在检测7nm制程晶圆时，传统镜头在高倍率下成像模糊，难以分辨细微的线条变形，而12.5x镜头能精准捕捉纳米级缺陷，避免因漏检导致的芯片性能问题。
2. 大变倍比与灵活视野
变倍范围覆盖0.58X-7.5X，视野范围达1.47-18.3mm（基于2/3英寸相机），可同时满足宏观扫描与微观观察需求。例如，在晶体管检测中，低倍率可快速定位整片晶圆上的芯片区域，高倍率则能聚焦单个晶体管的栅极结构，实现“一键切换”式高效检测。
3. 机械补偿与像面稳定技术
通过凸轮曲线设计，镜头在变倍过程中像面位移量控制在±0.02mm以内，确保图像稳定性。这一特性在自动化产线中尤为重要，可避免因机械振动或频繁变倍导致的图像模糊，提升检测重复精度至±5μm。

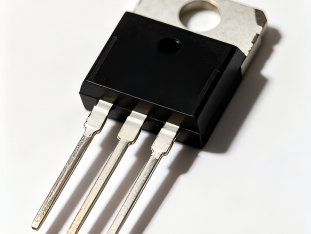

二、晶体管检测中的典型应用场景
1. 栅极结构检测
在7nm及以下制程中，晶体管栅极线条宽度可能小于10nm，传统镜头因分辨率不足难以检测。12.5x镜头通过高数值孔径（N.A.>0.3）设计，配合同轴光源，可清晰呈现栅极边缘的细微缺陷，如线条变形、宽度异常等。
2. 多层互联结构检测
晶体管的多层金属布线要求镜头具备大景深能力。12.5x镜头通过优化光圈与镜片组间距，在高倍率下仍能维持5mm景深，可同时清晰成像不同高度的金属层，避免因景深不足导致的漏检。
3. 高密度焊点检测
在BGA封装芯片中，晶体管引脚焊点间距可能小于0.3mm。12.5x镜头凭借77.8mm的超短工作距离，可近距离聚焦焊点表面，检测虚焊、冷焊等缺陷，配合环形光源可增强表面纹理对比度，提升检测准确性。
三、选型与实施建议
1. 光源协同设计
根据检测场景选择同轴光、环形光或背光源。
2. 软件二次开发支持
选择提供SDK开发包的镜头厂商，支持多语言调用，便于与自动化检测系统集成。
3. 环境适应性考虑
在半导体制造环境中，需关注镜头的防震、防尘及温度适应性。12.5x镜头采用全金属机身与IP67防护设计，可在强振动、高粉尘环境下稳定运行，满足产线严苛要求。
