搞机器视觉的朋友，大概率都遇到过这种情况：镜头选好了，倍率也调了，但就是拍不到想要的画面。问题很可能不在镜头本身，而在你忽略了一个关键配件——镜管。
一、什么是"镜管"？

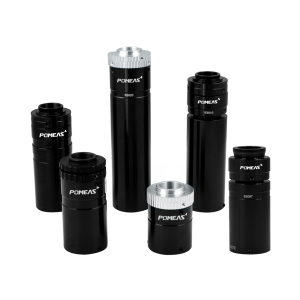

镜管，本质上是安装在相机与镜头之间的一组环形附件。
它的核心作用很直接：把镜头往前推，让镜头离相机传感器更远。别小看这几毫米到几十毫米的位移，它能实实在在地改变你的拍摄焦距和工作距离。
镜管通常由多个不同长度的环形组件构成，用户可以根据实际需求单独使用或叠加组合，灵活性很高。在变倍镜头系统中，镜管不只是"垫圈"，它是调节光学参数的重要一环。
二、镜管的工作原理
镜管的原理并不复杂，但理解它需要回到一个基础光学概念：像距。
当镜头成像时，光线经过镜头组后需要在传感器上汇聚成清晰的像。这个汇聚点到镜头最后一片镜片的距离，就是像距。
镜管做的事情，就是人为拉长像距。
具体来说：
镜管插入后，镜头与传感器之间的物理距离增加，像距变长。根据透镜成像公式，像距增大 → 有效焦距增大 → 放大倍率提升。同时，由于镜头被推远，工作距离（WD）也随之增加，也就是镜头前端到被测物体的距离变大了。
一句话总结：镜管用空间换倍率，用距离换清晰度。
这也是为什么在变倍镜头系统中，镜管和变倍环往往需要配合使用——变倍环调倍率，镜管调工作距离，两者共同决定最终的成像效果。
三、镜管在视觉检测中的应用场景
场景1：大尺寸工件检测
检测PCB板、显示屏、金属板材等大尺寸产品时，镜头离物体太近容易产生遮挡或干涉。加上镜管后，工作距离拉长，镜头可以在更安全的位置完成拍摄，避免碰撞风险。
场景2：高倍率检测需求
有些缺陷检测需要很高的放大倍率，但变倍镜头的原生倍率范围有限。通过镜管增加像距，可以在不换镜头的前提下进一步提升系统倍率，降低硬件成本。
场景3：多相机并列布局
在多相机同时检测的产线上，相机之间的安装空间有限。镜管可以灵活调整每路相机的工作距离，让多个镜头在紧凑空间内各自找到合适的对焦位置，避免互相干扰。
场景4：远心镜头配合使用
在精密测量场景中，远心镜头对物距非常敏感。镜管可以作为微调手段，在不更换镜头的情况下精细调整物距，保证测量精度。
