在超精密制造领域,白光干涉3D轮廓仪凭借纳米级精度、非接触无损测量及高效数据采集能力,已成为表面质量检测设备的优先选择。

当前超精密加工(如半导体晶圆、光学镜片、精密模具、MEMS器件等)对表面形貌的要求已进入亚纳米级别,而传统检测手段各有局限:接触式探针易划伤表面且只能获取线轮廓;原子力显微镜(AFM)虽精度极高但测量范围小、速度慢,难以满足量产抽检效率;共聚焦显微镜纵向分辨率通常在百纳米级,无法精确表征超光滑表面。

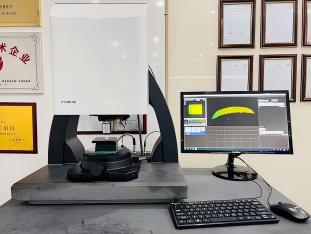

白光干涉3D轮廓仪则完美平衡了精度、速度与适用性——它利用低相干光干涉原理,通过垂直扫描获取全视场三维数据,测量过程完全不接触样品,且单次测量仅需数秒即可覆盖毫米级视野,同时保持0.1nm的纵向分辨率,为质量控制提供了兼顾精密度与吞吐量的理想方案。
在实际应用中,该设备表现出极强的材料适应性:从反射率高达90%以上的抛光金属表面,到反射率不足1%的黑色橡胶或碳纤维材料,均可稳定获取干涉信号。设备标准配置的垂直扫描范围可达数毫米,搭配多倍率物镜(2.5x~100x),可自由切换宏观轮廓与微观粗糙度分析模式。

以光学透镜模压模具检测为例,设备实测表面粗糙度Sa值可稳定在0.5nm以下,同时清晰呈现加工刀痕的深度与间距,为工艺参数优化提供量化依据;在半导体硅片检测中,设备可一次完成全视场内的平坦度评估,RMS重复性优于0.03nm,数据可靠度满足产线严苛标准。此外,配套软件支持自动拼接、批量测量及实时数据分析,显著降低人工判定误差。正因如此,白光干涉3D轮廓仪正在取代传统检测设备,成为超精密制造产线中不可或缺的质量管控工具。
