工业相机在工厂、在实验室，能够精准捕捉图像，再交由计算机进行图像处理和分析。正因如此，它被广泛应用于自动化生产、质量检测、视觉导航等领域。

一、什么是工业相机？

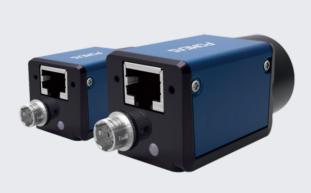

简单来说，工业相机是一种将光信号转变为有序数字图像的专业设备。相比普通相机，它具有高稳定性、高抗干扰能力，能够长期在震动、粉尘、高温等恶劣环境下连续工作。更重要的是，工业相机输出的图像数据未经过度美化处理，保留最真实的原始信息，方便后续进行测量、识别、定位等高精度算法分析。它的本质是机器视觉系统中的图像传感器前端，是获取信息的第一步。

二、工业相机的分类

• 按传感器类型：主要有CCD和CMOS两种。早期CCD成像质量佳，但近年CMOS技术高速发展，凭借低功耗、高帧率和高性价比，已经成为绝对主流，分辨率也从几十万像素覆盖到上亿像素。

• 按扫描方式：分为面阵相机和线阵相机。面阵相机一次拍下一幅完整的二维图像，就像我们手机拍照一样，适合方正的被测物；线阵相机每次只采集一行像素，通过物体与相机的相对运动拼接出图像，特别适合拍摄圆柱体表面、连续卷材、布匹、纸张等大幅面且运动中的物料。

• 按色彩特性：分为黑白相机和彩色相机。在测量尺寸、检测划痕等场景，黑白相机灵敏度更高、数据处理更快；需要识别颜色、区分批次或检测印刷缺陷时，则必须使用彩色相机。

• 按输出接口：常见的有GigE（千兆网）、USB3.0、Camera Link、CoaXPress等。接口决定了传输距离、带宽和抗干扰能力，比如GigE能传百米，适合长距离布线；USB3.0即插即用；高速高分辨率场景则会用到带宽更大的Camera Link或CoaXPress。

• 按快门方式：分为全局快门和卷帘快门。拍摄高速运动物体时，全局快门可瞬间曝光所有像素，杜绝拖尾变形，是运动场景的必选项；卷帘快门逐行曝光，拍摄静止物体完全够用，成本更低。

三、主要应用领域

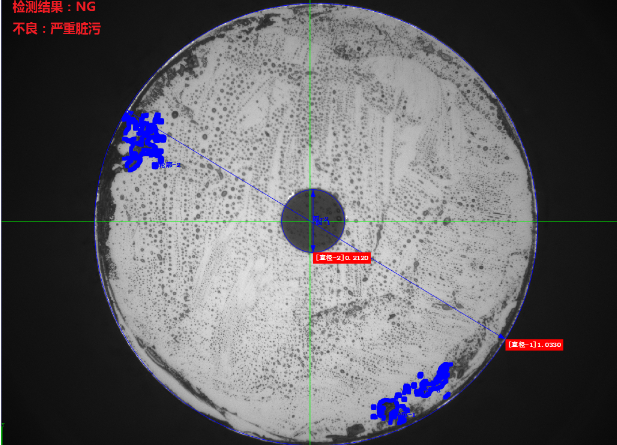

• 自动化生产与质量检测：这是工业相机应用最密集的领域。例如，在电子制造中，它负责检测芯片引脚是否平整、焊点有无虚焊；在汽车产线上，它快速测量零部件的关键尺寸，识别表面划痕、凹坑、毛刺等缺陷；在食品饮料行业，它检测瓶装液位、封盖完整性，以及包装表面的喷码是否正确。

• 引导与定位：工业相机配合机器人，实现高精度的抓取、组装和搬运。它能实时告诉机械臂“零件在哪里”“偏了多少角度”，让自动化设备有了手眼协调能力。

• 视觉导航：在无人物流车、智能仓储AGV（自动导引车）上，工业相机用来识别二维码、色带或自然路面特征，让车辆在复杂环境中精准行驶和避障。

• 其他延伸场景：医疗影像分析、科学实验中的显微成像、铁路与电网巡检等，也都离不开这双不知疲倦的“电子眼”。

四、方案搭配的实用思路

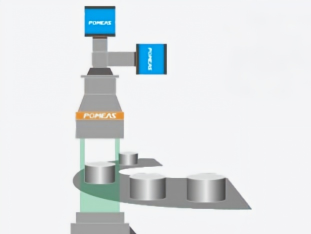

工业相机只是一只眼睛，要真正发挥作用，还需要将它与镜头、光源、图像采集及处理软件整合成一个完整的视觉系统。搭配方案时，可以从以下几个角度切入。

1. 先弄明白要“看什么”和“做什么”

明确检测目标与精度，比如需要看清的最小缺陷是0.1毫米，还是只需分辨厘米级特征；目标是测量、计数，还是识别颜色、定位。这直接决定了相机的分辨率和颜色类型。接着确认被测物是运动还是静止，速度多快，以此选择快门方式和帧率。一般而言，高速产线需要全局快门配合每秒几十帧甚至上百帧的相机。

2. 选定相机后，搭配合适的镜头

镜头和相机必须接口匹配（常用C/CS口），且镜头的靶面尺寸要能覆盖相机传感器尺寸，否则会出现黑角。焦距根据工作距离和视野大小来计算，要测量高精度小零件时，往往需要搭配畸变极低的远心镜头。如果在一个工位同时拍摄多个面，也可以用多相机同步触发方案。

3. 为好图像配上恰当的光源

光源常常是整个方案成败的关键。想要突出边缘，用背光源；为打掉反光看清表面划痕，用低角度环形光；要凸显凹凸不平的字符，则用同轴光或穹顶光。对于颜色检测，选择白光源或指定波长的色光来增强对比度。光源的稳定性也极其重要，需搭配控制器做恒流或频闪驱动。

4. 确定图像的传输与处理

根据数据量、传输距离和主机接口，匹配合适的采集卡或直接使用具备GigE/USB3.0接口的相机连到工控机。上位机软件获取图像后，基于预先配置的算法工具实现缺陷检测、尺寸计算、字符识别等。如今很多处理软件已经做到模块化、零代码开发，让方案搭建更灵活。

选型示例：

比如，要检测齿轮表面的微小磕碰伤。需求是：静止检测、精度0.05毫米、需识别伤的位置。可以这样组合：选用500万像素黑白面阵相机，搭配高分辨率定焦镜头，采用低角度环形白色光源，相机通过USB3.0接口连接工控机。光源从侧面打光，有磕碰的位置产生漫反射变成亮点，完好平面则是暗的，软件通过灰度分析便能快速锁定缺陷。
