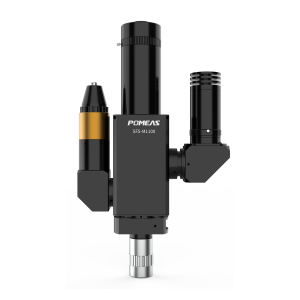

光谱自动对焦显微系统广泛扎根于生命科学研究、半导体晶圆检测、材料科学表征以及精密工业质检的一线工具。但凡需要把微小结构“看得清、测得准、跟得稳”的场景,它都扮演着不可替代的“电子眼”角色。

为什么“自动对焦”还要加上“光谱”?

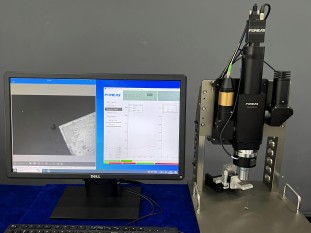

传统显微镜靠机械步进找焦面,速度慢且易受温度、振动干扰。光谱自动对焦显微系统则利用宽带光或特定波长信号,实时解析焦面位置的光谱变化,在毫秒级完成闭环锁定。这意味着:即使样品表面有高低起伏,或观测过程中发生热漂移,系统也能“边看边调”,始终输出最锐利的图像,且每一帧的焦面坐标都可追溯。
四大核心应用场域

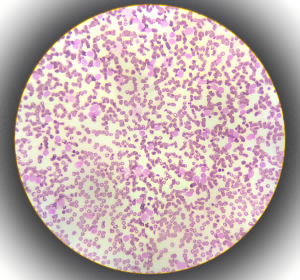

1. 生命科学:活细胞与组织切片的“时间切片”

在长时间活细胞成像中,细胞会贴壁生长、移动,培养基液面也会轻微波动。传统对焦每隔几分钟就得手动重调,而光谱自动对焦系统能以每秒数十次的频率追踪焦面,让研究人员连续记录数小时的药物响应过程,每张图像都清晰如初。对于厚组织切片(如脑片),它还能结合不同深度的光谱信号,自动完成多层聚焦拼接,帮助病理医生更准确地识别病变区域。
2. 半导体与微电子:纳米级缺陷的“照妖镜”

晶圆表面光刻胶厚度不均、沟槽结构深宽比极大,普通反射式对焦极易“迷路”。光谱自动对焦系统利用反射光谱的干涉特征,精准锁定不同膜层的最佳焦面,即便在10倍物镜下,也能对200毫米晶圆完成全域自动扫描,将缺陷检测的重复性提升至纳米量级。从LED芯片到MEMS传感器,该技术已是产线良率管控的标配环节。

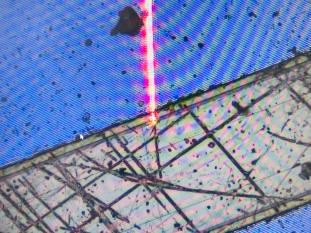

3. 材料科学:二维材料与涂层的“表面地形师”

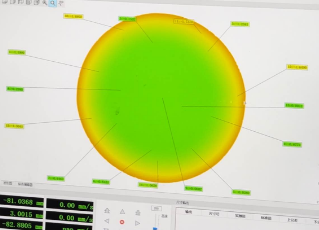

石墨烯、钙钛矿薄膜、电池电极涂层——这些材料的性能高度依赖表面形貌和厚度均匀性。光谱自动对焦系统可配合共焦或白光干涉模块,在扫描过程中实时补偿样品倾斜和翘曲,生成的高精度三维形貌图不仅能算出粗糙度,还能通过光谱反演推得局部折射率和吸收系数,为新材料配方优化提供原位数据。
4. 工业质检与精密制造:在线“守门员”

光纤端面检测、光学镜片曲率测量、精密模具微结构比对……在产线高速运转中,系统以全自动方式完成上下料、对焦、判定、分拣,单点对焦时间可压缩至20毫秒以内,且对环境光变化不敏感,昼夜交替不影响重复精度。
