一键尺寸测量仪如何工作？原理一文看懂

2026/08/04

作者:adminBOSS

Q：一键尺寸测量仪如何工作？

A：一键尺寸测量仪依托快速图像采集搭配智能图像处理算法，只需按下测量按键，就能同步完成工件多点尺寸测量，有效节约检测时长，稳定保障测量精度。

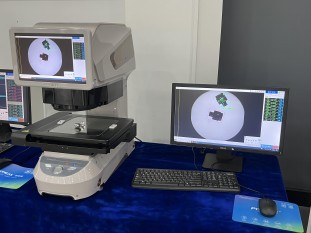

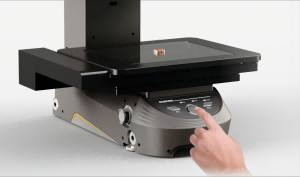

一键尺寸测量仪属于机器视觉非接触检测设备，整套运行流程主要分为图像采集、特征识别、尺寸运算、结果输出四个环节。操作人员将待测工件放置工作台，无需精准摆正、复杂夹具定位，工件可在视野内任意角度摆放。触发测量指令后，光学成像系统一次性捕捉完整工件图像，配套光源系统优化成像效果，减少反光、阴影带来的图像干扰。

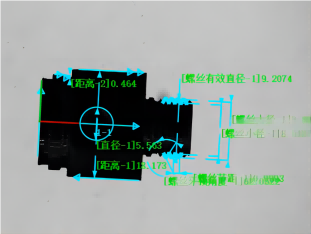

图像数据传输至处理终端后，内置智能算法启动亚像素边缘提取，自动识别工件轮廓、孔位、边线、圆弧等全部预设特征，无需人工逐点选取。系统对照标定标尺自动运算长度、直径、间距、角度等二维几何参数，同步完成公差判定，区分良品与不良品。整套流程无需移动工作台、反复对焦，一次性完成全部点位测量，实现真正的一键检测。

相较于传统测量方式，它最大优势在于消除人工操作带来的观测偏差，不同操作人员检测同一工件，测量结果一致性更高。同时采用非接触检测方式，不会划伤塑胶、薄型五金等易变形工件，适配大批量零部件质检场景。测量完成后数据自动保存，可直接导出检测记录，方便品质追溯。

结合行业实测数据来看，常规工件单次全尺寸测量普遍控制在 3 秒以内，对比传统影像测量设备，检测效率提升 8～15 倍；主流设备重复测量精度可达 ±2μm，单次拍摄可同步完成上百个尺寸特征计算。在精密电子、冲压零件、注塑配件批量检测场景中，不少产线借助该设备实现产品全检，测量人力投入下降 40% 以上，有效缓解大批量生产下质检效率不足的难题。
