光谱共焦显微系统的核心组成主要包含工业相机、APO镜管、点光谱共焦传感模块、APO物镜、同轴光源五大核心部件，这套组合可以在非接触的前提下完成多种高精度测量任务，是当前精密检测领域的主流光学方案。

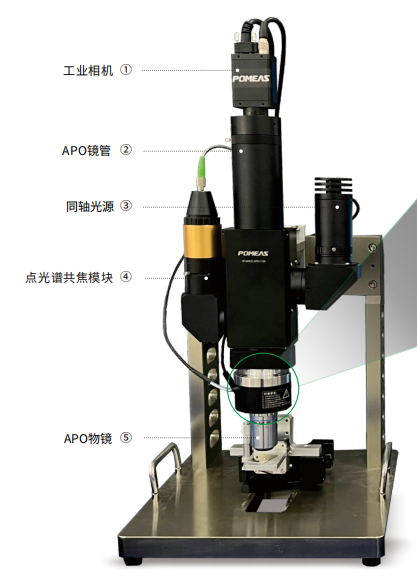

光谱共焦显微系统的主要组成：
- 工业相机负责采集清晰的显微成像画面，输出高分辨率的图像数据，为后续视觉判断与辅助测量提供稳定的基础支撑；
- APO镜管作为光路的核心传输通道，能够有效校正多种光学像差，保证全视场范围内的成像清晰度与色彩还原度，避免边缘区域出现画面模糊、变形的问题；
- 点光谱共焦传感模块是整个系统的测量核心，依托波长编码的原理将不同高度的位置信息转化为对应的光谱信号，实现纳米级的高精度距离解码，不受普通表面反光、颜色差异的干扰；
- APO物镜承担关键的色散与聚焦作用，通过特殊的光学材料组合实现可控的轴向色散，让不同波长的光精准聚焦在光轴的不同高度位置，构建出连续的光谱焦点序列；
- 同轴光源提供均匀稳定的垂直照明，保证被测表面的光线反射效果一致，避免局部反光过强或侧面阴影影响测量结果，适配镜面、透明材质等多种特殊被测表面。
依托这套成熟的硬件架构，光谱共焦显微系统可以完成高度、平面度、段差、轮廓度、厚度等多类精密参数的测量，同时支持显微镜高速自动对焦，无需传统的机械扫描对焦结构，大幅提升检测效率，全程不会对被测样品造成任何接触损伤。
应用场景覆盖多个对精度要求极高的领域：
1. 在材料科学中用于观测新型材料的表面微观形貌，分析表面粗糙度与微结构特征；
2. 在生物医学研究中完成微尺度生物样本的非接触观测，实现活体细胞的无损伤三维成像；
3. 在半导体检测环节对晶圆、封装器件的微结构进行高精度质检，排查金线键合、引脚段差等细微缺陷；
4. 在微纳技术领域为各类精密加工件提供微米甚至纳米级的参数验证，是当前工业精密检测与科研观测场景中适用性极强的光学测量方案。
技术方案
MORE+您可能也对以下信息感兴趣

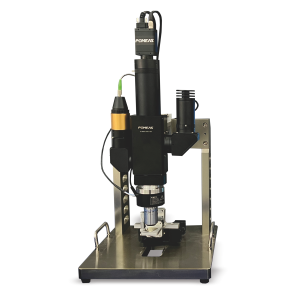

点光谱共焦测量显微系统（压电）
