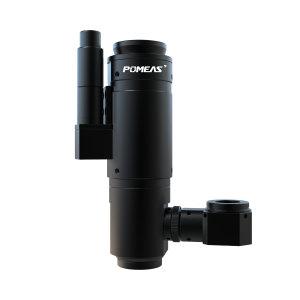

电动变倍显微镜头的工作原理可以概括为：用电机驱动光学系统中的变倍组（有时还有补偿组/聚焦组）按预定轨迹移动，改变组合焦距和中间像倍率，从而连续改变放大倍率；同时通过补偿组和闭环控制保持像面位置、齐焦和工作距离基本稳定。
光学变倍原理
1. 显微镜头内部通常由固定组、变倍组、补偿组等组成。
2. 变倍组移动会改变整个镜头的组合焦距/中间像倍率，实现放大倍率变化。
3. 只移动变倍组会引起像面漂移和离焦，因此补偿组要按特定曲线联动，使像面保持在探测器或目镜焦面上，实现“齐焦”变倍。
4. 放大倍率可近似理解为与变倍组倍率相关：变倍组倍率变化，系统总倍率随之变化。
电动驱动

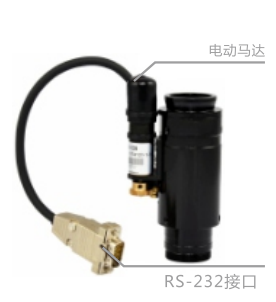

1. 用步进电机、伺服电机、直流电机或音圈电机，通过丝杠、齿轮、凸轮、导轨等传动机构驱动镜片组移动。
2. 有的采用机械凸轮保证变倍组和补偿组联动，电机只驱动凸轮；有的采用双电机/多电机分别驱动，由软件插补联动曲线。
检测与闭环控制
1. 用编码器、霍尔传感器、限位开关等检测镜片组位置。
2. 控制板接收上位机/手柄指令（如RS485、CAN、串口、USB等），驱动电机到目标倍率位置，并反馈到位状态。
3. 闭环控制可减少回程间隙、温漂和负载变化带来的倍率误差。
联动功能
1. 变倍时通常联动调节光阑、照明亮度、聚焦补偿等，以保持亮度、景深和图像清晰度。
2. 工业视频显微镜中还常与相机、自动聚焦、照明控制器联动。
电动变倍显微镜头是把传统手动变倍镜头的“变倍组+补偿组”联动光学结构，改为电机驱动并加位置反馈控制，从而在改变放大倍率时保持成像面稳定和图像清晰。
