为什么都说变倍镜头更适合在半导体检测方案中？
为什么都说变倍镜头更适合在半导体检测方案中？
2026.06.10

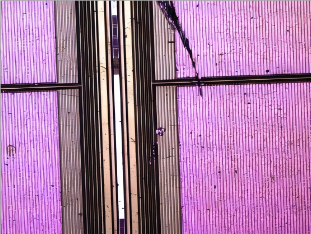

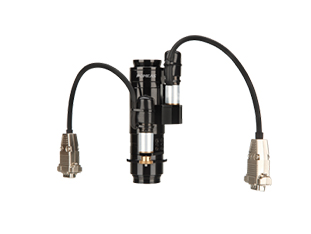

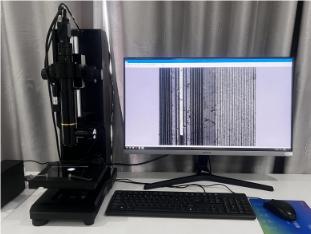

一、变倍镜头核心特点 连续倍率可调，无需更换镜头、调整机械结构，一键切换放大视野； 全程倍率锁止，变焦后放大倍数稳定无偏移，成像畸变控制优异； 同轴光路兼容，可搭配环形 / 同轴光源，适配微小晶圆、芯片引脚观测； 景深适配精密小件，高低差元器件也能保持整体清晰成像； 一体化集成设计，适配自动化设备，支持程序电控变焦，适配流水线检测。 二、半导体检测方案的硬性要求 半导体工件尺寸跨度极大，从整片晶圆、封装模组到微米级引脚、焊球、光刻纹路，单一倍率镜头无法兼顾，行业检测有几大刚需： 一机多用，同台设备完成宏观整面筛查 + 微观缺陷细看，减少多镜头切换的换型工时； 倍率精度稳定，变焦前后尺寸测量数据无漂移，保证良检数据可追溯； 适配自动化产线，支持程序自动切换倍率，匹配高速在线检测节拍； 成像高保真，低畸变、高分辨率，精准捕捉划痕、虚焊、针孔、崩边微小瑕疵； 兼容狭小设备安装空间，光路结构紧凑，适配晶圆检测机、AOI、探针台等设备。 三、为什么都说变倍镜头更适合在半导体检测方案中？ 半导体检测兼顾大范围初检与微米级微观复检，定焦镜头只能固定视野，频繁更换镜头会拖慢产线、引入重复定位误差。 变倍镜头凭借连续电控变焦、倍率稳定、一机覆盖多尺度检测的核心优势，完美契合半导体晶圆、芯片、封装件的全流程检测需求，不用多台设备、无需频繁拆装调试，既能提升产线检测效率，又能持续保障缺陷识别与尺寸校验精度，因此成为半导体视觉检测方案的主流选择。
