手表的表盘外壳保护着内部的精密器件,对装配过程有着重要影响,如何在手表表盘外观无瑕疵,尺寸无问题的情况下保证生产的效率,是很多制造商需要解决的问题,针对这一问题,普密斯推出了一系列非标定制化解决方案,为手表的品质提供质量保证。



手表检测需求

1、检测手表表盘字符、花纹等瑕疵。

2、精度要高、畸变低,兼容性高(表盘种类多)。

3、表盘外径及字符尺寸检测,精度达到±0.05mm



项目难点

① 表盘颜色、字符、花纹种类繁多,打光难度高;

② 产品高度有差异,常规景深无法满足;



解决方案

  1、相机使用1.1英寸1200W黑白CCD数字相机;

  2、镜头使用1英寸0.2X双侧远心镜头

  3、光源配合普密斯白色多角度环形光以及外置同轴光源。



演示方案






核心配件介绍:



一、普密斯1.1英寸1200W高清CCD相机

优点:

1. 高分辨率,成像清晰,满足检测需求;

2. 低功耗,低噪声,千兆网稳定传输,在各个场景和色温下都可以真实还原图像;




二、普密斯0.2X高分辨率双侧远心镜头VP-LTCM-02-180

  优点:

  1. 基于远心光路设计,高分辨率、高景深,超低畸变成像;

  2. 支持1.1英寸相机靶面,支持1200W像素;

  3. 光圈可调,可根据使用需求灵活调整景深与分辨率

  4震动环境下保持机械的稳定性






三、普密斯环形光源(高角度)、外置同轴光源、平行背光源



3.1普密斯的环形光源种类齐全,多色多角度,本案例中用到检测手表表盘的是高角度白色环形光源,可将产品各个位置清晰照亮,使瑕疵与背景形成明显对比,便于软件识别。



 3.2普密斯外置同轴光源有红光外置同轴光源、蓝光外置同轴光源、白光外置同轴光源,本案例也可以采用白色外置同轴光源,其特殊的光路设计,可有效避免灯珠在高反光平面上的灯影,能凸显出物体表面微小的不平整,可将划痕、加工碰伤等不良特征很清晰的反映出来,便于软件评估。




 3.3普密斯的平行背光源LED高密度排列,整体均匀性好,光线柔和亮度高,可将产品的外轮廓清晰的凸显出来,便于软件识别捕捉,保证量测的高稳定性。




案例结果展示:

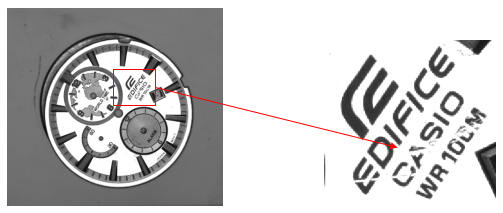

         图1. 白色表盘字符缺失效果图


                                                    图2.黑色表盘碰伤效果图


 图3. 手表后盖外径测量效果图
