手机屏尺寸检测方案
2021.03.06
返回列表

随着网络的高速发展,手机作为通讯设备和娱乐工具,已经成为人们生活中不可缺少的产品。科技的发展也使得手机的功能越来越强大,用户会择优选择手机品牌,手机行业的竞争也越来越大。这使得手机厂家对产品品质的要求越来越严格,就需要对手机外观、尺寸、屏幕、手机零配件等进行精密的测量。



手机屏是手机的重要组件,也是很多用户购买手机时的参考项,在手机生产组装中,通常需要做手机屏尺寸测量手机屏缺陷全检等,确保产品质量。



手机屏尺寸检测的项目要求

① 小倍率大视野检测丝印玻璃总长总宽、内长内宽等大尺寸;

② 大倍率小视野检测听筒、红外感应窗口的长宽、位置度等小尺寸;

③ 产品全检,因此测量速度要快。



项目难点

  1各部分尺寸差异大,用单一倍率无法同时兼容;

  2、传统影像仪虽然能切换倍率检测,但最大视野太小,测量时间较长,不适合全检模式



解决方案

  1、1200W黑白CCD数字相机

  2、镜头使用普密斯自主研发设计的0.16X/0.7X高精度双倍双侧远心镜头

  3、配合普密斯自主研发设计的100mm绿色平行底光源

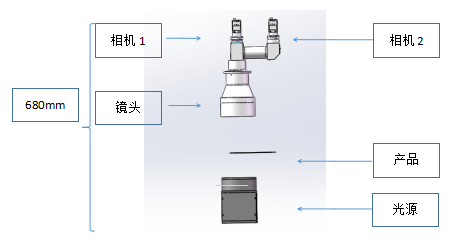

演示方案





核心配件介绍:

一、 普密斯高清CCD相机

    具有更低功耗和更小的体积,1000m bit/s稳定传输兼容百兆网,低功耗,低噪声,高稳定性,在各个场景和色温下都能真实还原图像画面,保持清晰锐利。

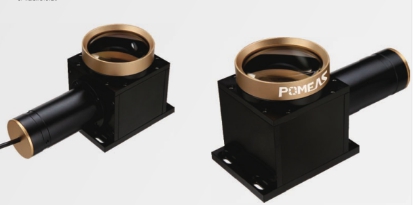

二、普密斯0.3X高分辨率远心镜头:VP-DTC016/07-120

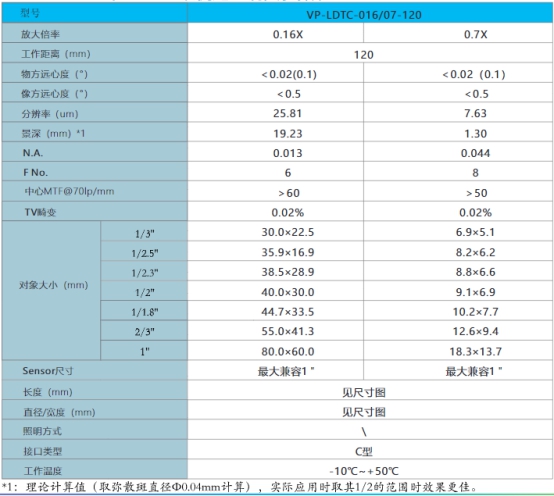

   镜头参数表:







   优点:

   1、双倍率,双端口,双远方光路设计,具备高景深,高分辨率,低畸变的特点;

   2、支持1”的靶面尺寸相机;

   3、大视野及高分辨率设计,可一次性完成大工件瑕疵检测及尺寸检测

   4震动环境下保持机械的稳定性





三、远心平行底光源(绿色)

   普密斯平行底光源有红光平行底光源、绿光平行底光源、蓝光平行底光源、白光平行底光源,本案例我们采用绿色平行底光源,平行底光源是专为远心镜头背光照明而设计,相较于普通漫反射光源,平行底光源可提高产品边缘轮廓的锐利度和对比度,消除边界效应,最大限度实现远心镜头的自然景深和远心度。







案例结果展示:





1.小倍率检测产品大尺寸效果图





2 .大倍率检测感应孔尺寸效果图
