工业镜头在压线端子缺陷检测中的应用
2021.04.08
返回列表

压线端子是用于实现电气连接的一种配件产品端子的质量可以影响电线电缆的通电情况质量,因此端子在生产工艺过程中的品质把控就显得至关重要

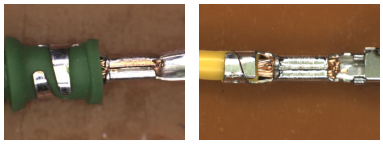

压线端子在生产过程中会出现各种缺陷,如后脚铜芯外漏和绝缘皮过短,会降低耐久性,易断裂。前脚未漏铜芯和绝缘皮过长会使导电性能降低,导致不通电。




压线端子产量大、尺寸各异,对于人工检测而言,劳动力强度大,易疲劳,漏检率高,误检率也高,因此采用机器视觉设备来代替人眼对端子检测就应运而生。


端子的绝缘皮颜色多样,因此需要软件判别,识别多种颜色,区分铜芯与绝缘皮的颜色。铜芯为金色,容易反光,需要特殊角度光源消除白色反光。压线端子放到治具上,无法保证平整,导致端子易反光,颜色泛白,造成软件误判。


为了解决这些问题,检测端子的视觉设备中相机可以使用普密斯的智能检测相机,满足视觉检测判别;镜头使用5MP级别的75mm长焦工业镜头,满足高清晰度、长焦距成像;光源使用普密斯的白色低角度环形光源画面均匀性高,有效减少铜芯和端子的泛白反光,便于软件识别

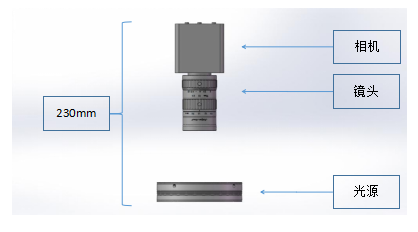

      演示方案
