传统腕表表盘批量质检完全可以在保证±1.5μm精度的前提下，将单工件测量时长从3分钟压缩至数十秒，实现全检覆盖。
检测背景

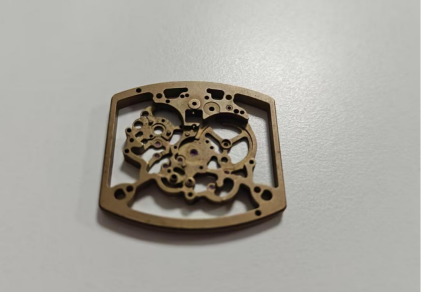

主营传统腕表表盘零件的制造企业，核心生产32.5mm*25mm规格的表盘产品，长期依赖传统二次元影像仪完成尺寸检测。这类设备无法适配全检需求，单块表盘的全尺寸测量平均耗时约3分钟，批量生产时质检环节堆积大量待检工件，拖慢整体产线交付节奏，企业急需一台能实现全检、测量效率大幅提升的检测设备。
检测要求
· 核心测量参数需覆盖表盘直径、宽度、厚度、刻度线宽等所有关键几何尺寸，遇到异形表盘时还要额外完成全轮廓尺寸的采集；
· 精度控制上，常规工业表盘的整体检测精度需达到±1.5μm，手表表盘的刻度线宽误差必须小于0.01mm，避免后续装配时出现刻度偏移、显示错位的问题。
解决方案

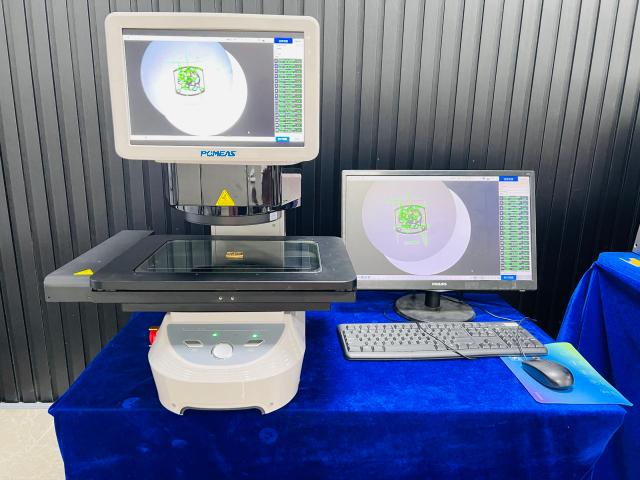

采用高精度图像尺寸测量仪Image 3 Pro-H，工件随意放置后仅需一键操作，即可快速获取所有待测尺寸，设备测量精度稳定可达±1.5μm，完全匹配表盘的严苛检测标准。
方案优势
1. 测量速度快，无需定制专用治具，也无需对测量对象和原点进行手动定位，从目标物的整体图像上一次性识别所有测量部位后同步完成测量，非常适合大批量表盘的质检场景；
2. 全程采用非接触测量模式，完全杜绝高端精钢、钛合金表壳表面被划伤的风险；
3. 测量结果高度统一，设备自动识别所有测量部位，每一次测量都能获得一致的结果，避免人工操作带来的偶然误差；
4. 适配高反光金属材质，针对精钢、钛合金这类高反光表盘表面做了光学优化，不会因反光干扰边缘识别；
5. 所有测量数据自动保存，全周期质量可追溯，支持SPC品质管控，方便企业做工艺迭代分析；
6. 支持测量程序复用，不同型号表盘切换时无需重新复杂编程，大幅缩短换型准备时间；
7. 设备配备高精度光谱传感器，除二维尺寸外，表盘的段差与高度类尺寸也可同步完成测量。
检测流程

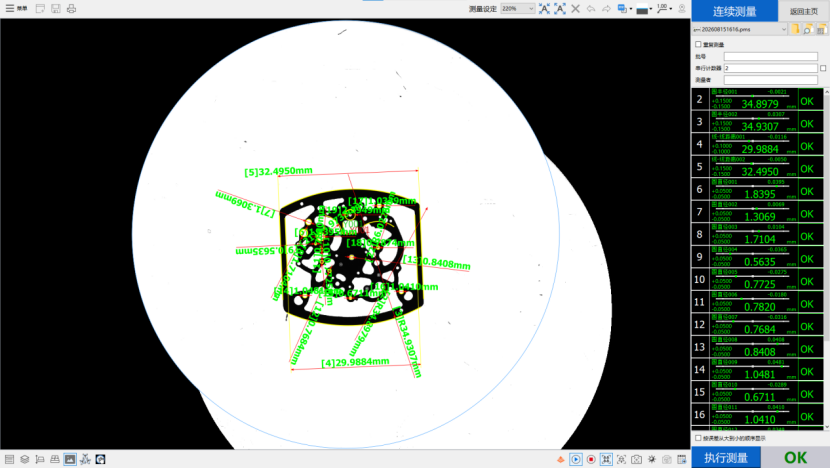

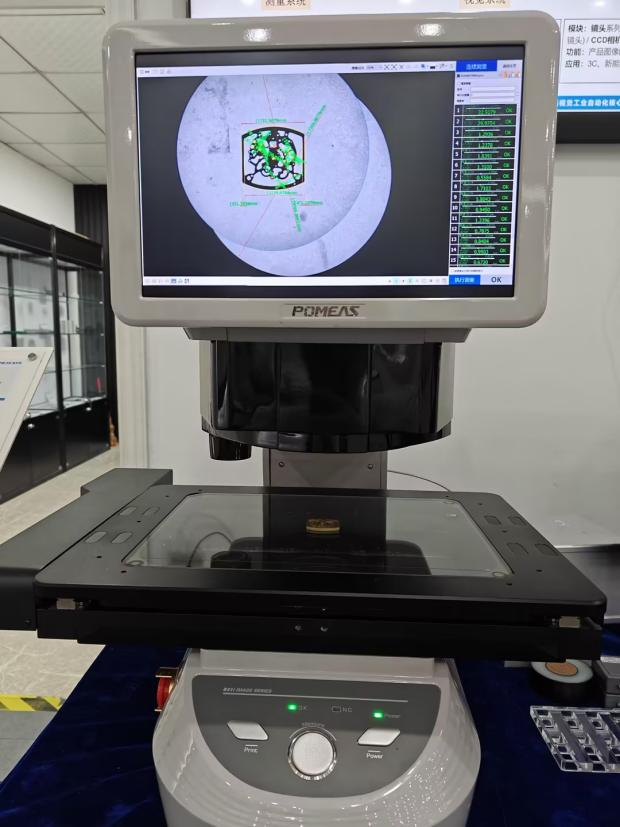

技术人员先按照客户提供的表盘图纸编辑好专属测量程序，后续生产时只需将待检表盘放到设备载台上，启动执行测量指令，设备就会按照预设流程自动完成所有尺寸的采集与计算，直接输出完整检测结果。
