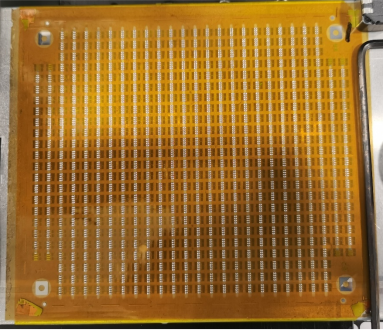

在电子制造领域，FPGA（现场可编程门阵列）作为高度集成的电路组件，其焊接质量直接影响到产品的性能与可靠性。其中，焊点高度的精确测量是评估焊接质量的关键指标之一。
检测方案

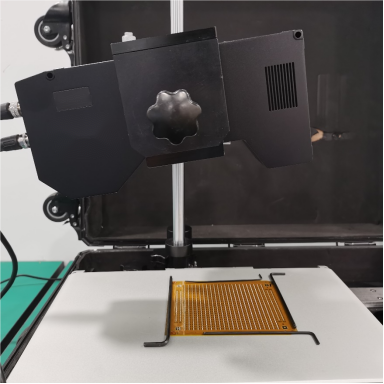

方案采用线激光轮廓扫描传感器，通过非接触式测量方式获取FPGA焊点的三维轮廓信息。为减少环境噪点对测量结果的影响，传感器安装时相机需倾斜约10°，这一设计巧妙地利用了光学原理，有效过滤了部分干扰信号，提高了测量的准确性。
检测流程
1. 数据采集：线激光轮廓扫描传感器快速扫描FPGA表面，生成高精度的三维点云数据。

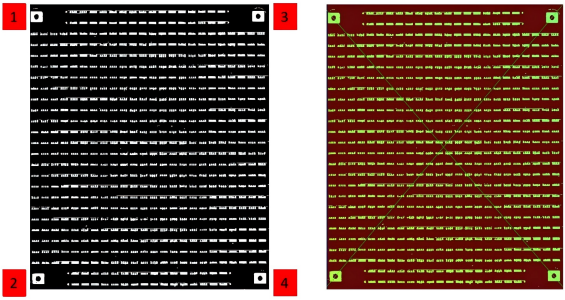

2. 图像处理：搭配专业的检测软件，将三维点云数据转换为灰度图像，便于后续分析处理。通过识别点位1、4区域圆的圆心连线与点位2、3区域圆的圆心连线的交点坐标，实现产品的精确定位，确保每次测量的基准一致。

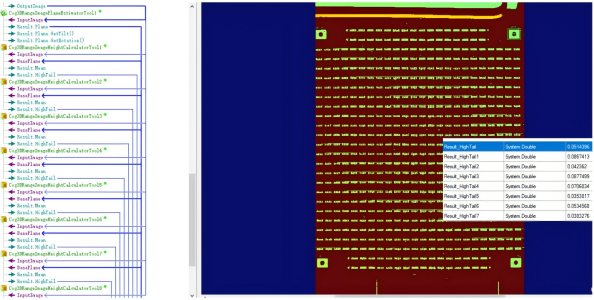

3. 高度计算：在已定位的产品3D图中，选取1、2、3、4四个方形区域的关键点，拟合出基准平面。随后，通过计算各焊点相对于该基准平面的高度差，得出焊点的精确高度数据。
结果展示
方案优势
- 高精度：非接触式测量避免了物理接触可能带来的误差，倾斜安装的相机设计进一步提升了测量精度。
- 高效性：自动化流程大幅缩短了检测时间，提高了生产效率。
- 稳定性强：通过精确定位和基准平面拟合，有效抵消了产品放置不平带来的误差，确保了数据的稳定性和可靠性。
应对检测难点
针对产品量测时需保持平整的要求，本方案通过优化量测平台设计，采用高精度定位夹具，确保FPGA在测量过程中的稳定性。同时，软件中的自动校准功能也能在一定程度上补偿产品微小的不平整，进一步提升测量准确性。
验证测试

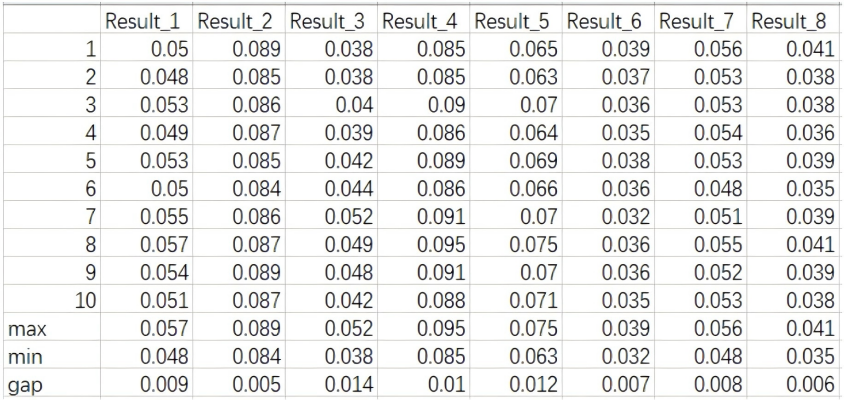

为验证方案的可靠性，选取FPGA上的多个焊点进行10次来回测试，结果显示各焊点高度数据波动极小，证明了该方案在数据稳定性方面的卓越表现。
