玻璃药瓶尺寸视觉检测系统
玻璃药瓶尺寸视觉检测系统

(一)项目背景
医药是关系民生的大事,其生产是一个极其严格的过程。灌装注射液的瓶体,都必须经过各个方面的严格检测。在无尘、无菌的生产车间,如何保证最大限度地避免人员接触,并且实现快速检测与测量,就是一个摆在很多工程师面前的一道难题了。


本案例提供了一种非接触式的在线快速测量方法


(二)功能要求

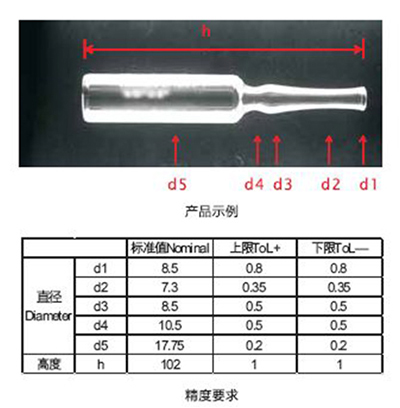

 快速检测透明玻璃瓶的多个尺寸
 产品到达指定位置时,触发相机进行拍照,同时触发两侧的光源点亮,拍完在给出一个信号关闭上方的光源打开下方的光源拍照。
 图像镜头相机软件处理之后,结果可以通过声光报警显示出来
 产品自动旋转,以实现瓶体的测量结果多次采样分析


(三)系统配置
 Pomeas 高清远心镜头 PMS-TCM017-110
 白色高亮度条形光源
 普密斯500W像素视觉系统
 旋转机构


(四)系统特点
 检测精度达到0.02mm
 采用智能相机方案,简单快速
 每次采集多组数据,生成完整的检测报告
 自动计算CPK,将结果存入数据库
 实现全程自动化、可视化
