LED灯珠色差检测案例
LED灯珠主要的特点是功耗很低、亮度高、色彩多、抗振动、寿命长、冷光源等，近年以LED灯珠在各行各业都在快速普及广泛用于灯饰照明、LED大屏幕显示、交通灯、电脑、电子玩具礼品、交换机、电话机、等诸多生产领域，全面取代白织灯只是时间问题。
在现实应用当中波长一致的LED颜色一致，如要求颜色一致，则价格高而且没有LED分光分色仪的生产商很难生产色彩纯正的灯株。
本次普密斯带来的视觉解决方案，是LED灯珠色差检测案例，检测LED灯珠的色差，包括：红、绿、蓝、白。
项目难点
① LED灯珠体积较小，约1mm*1mm，因此需要500万像素级别的高清工业镜头成像观测。
② LED灯板面积较大，镜头成像范围为100mm*200mm，因此需要短焦距工业镜头提供大范围成像视野。
③ 灯珠识别需满足自动化高效检测，拍照频率为0.3s/pcs，因此需要千兆网工业相机。
解决方案
1、相机使用普密斯的千兆网相机；
2、镜头使用500万像素级别的25mm工业镜头；

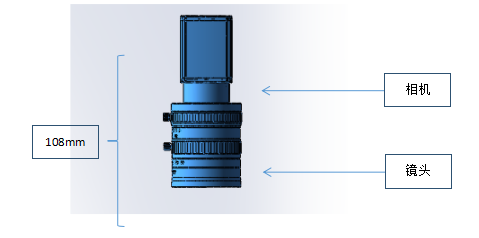

演示方案
核心配件介绍：

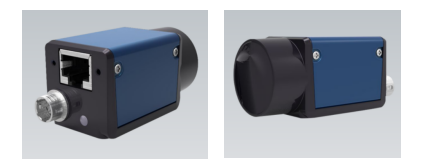

一、普密斯的2/3” 500W 的千兆网相机
为了满足自动化高效检测，采用普密斯千兆网工业相机。
优点：
1. 高速飞拍，可满足0.3s/pcs的高速拍照识别，图像无拖影、无断层；
2. 传输稳定，高速飞拍时，图片稳定传输，不丢帧、不断流；
3. 高色彩还原能力，有效减少色彩失真；
二、普密斯5MP 25mm工业镜头：VP-LEH-0816M
为了满足高清晰度、广视野成像需求，采用8mm的工业镜头。
优点：
1. 高分辨率，兼容5MP工业相机，适用于像元尺寸≥3.45μm以上的工业相机；
2. 专业光路设计，低失真，低色散成像；
3. 大景深，景深为5mm，即使灯板在检测时位置有上下改变，也不会造成软件无法抓取清晰图像；
案例结果展示：

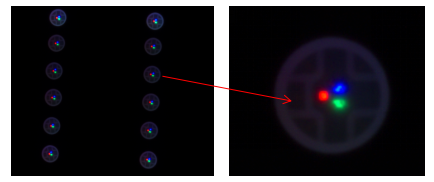

图 1 白光效果图

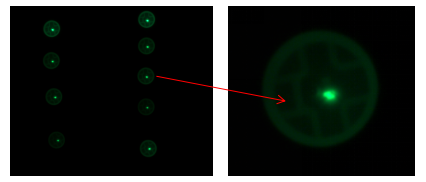

图 2 绿光效果图

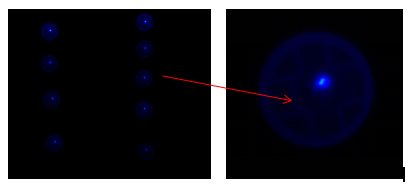

图 3 蓝光效果图

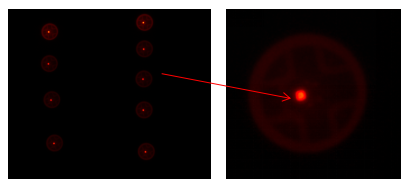

图 4 红光效果图
普密斯一直致力于支持广大用户，并协助他们成为其行业中的佼佼者。
